Hoe de socketgeometrie de werkelijke koppelcapaciteit van zeskantschroeven bepaalt
Het koppeloverbrengingsvoordeel van binnenzeskantschroeven bevestigingsmiddelen met sleuf of kruiskop zijn algemeen bekend, maar het precieze mechanisme wordt vaak verkeerd begrepen. In een zeshoekige dop grijpt de sleutelsleutel tegelijkertijd in op alle zes de aandrijfvlakken, waardoor het uitgeoefende koppel over de volledige contactomtrek wordt verdeeld in plaats van het op één of twee punten te concentreren. Het resultaat is een aanzienlijk hogere verhouding tussen koppel en doorsnede: een M8-inbusbout kan doorgaans worden vastgedraaid tot zijn volledige belasting zonder aandrijfslip, iets dat fysiek onmogelijk is met een vergelijkbare kruisverzonken kop.
De socketdiepte is de kritische maar vaak over het hoofd geziene variabele. ISO 4762 specificeert de minimale dopdiepte voor elke diameter, maar bouten die met een minimale diameter worden geproduceerd, vertonen de neiging progressieve sleutelafronding te vertonen onder herhaalde cycli met hoog koppel. In auto- en bouwmachinetoepassingen is een mofdiepte van 1,0–1,1× de nominale draaddiameter het praktische doelwit voor bouten die herhaaldelijk zullen worden aangedraaid. Bij Shanghai Soverchannel Industrieel Co., Ltd. wordt de socketgeometrie gehouden aan striktere dan minimale maattoleranties, specifiek ter ondersteuning van toepassingen waarbij frequente demontage en hermontage deel uitmaakt van het serviceprotocol.
Ook de afschuiningshoek bij de mofingang is van belang. Een inloopafschuining van 45° leidt de inbussleutel in ingrijping zonder in de wanden van de mof te bijten, wat de levensduur van zowel het gereedschap als de bevestigingsmiddelen verlengt in geautomatiseerde assemblageomgevingen. Bouten met scherpe, niet-afgeschuinde mofingangen zijn gevoeliger voor vreten aan het contactoppervlak - vooral wanneer de sleutel en de dop beide van gehard staal zijn - en dit manifesteert zich als een geleidelijke vergroting van de mof die uiteindelijk zorgt voor uitschuiven onder koppel.
Zeskantschroeven van klasse 12.9: praktische beperkingen en installatievalkuilen
Kwaliteit 12.9 is de hoogste standaardeigenschapsklasse voor metrische inbusbouten, met een minimale treksterkte van 1220 MPa en een proefbelasting die voorbelastingen mogelijk maakt die groter zijn dan haalbaar met bevestigingsmiddelen van lagere kwaliteit van dezelfde maat. In de praktijk brengt het draaien van een bout van 12,9 op of nabij de proefbelasting tijdens gebruik echter risico's met zich mee die ingenieurs vaak onderschatten.
Waterstofverbrossing is het grootste probleem. De galvanische processen die worden gebruikt om decoratieve of corrosiebeschermende coatings op hoogsterkte staal aan te brengen, kunnen atomaire waterstof in het staalrooster introduceren. Met een hardheid van 12,9 (39–44 HRC) bevindt staal zich in het gevoeligheidsbereik waar door waterstof veroorzaakte vertraagde breuk uren of zelfs dagen na installatie kan optreden - bij spanningsniveaus die ver onder de nominale treksterkte van het materiaal liggen. Dit is de reden waarom ISO 4042 het bakken (dehydrogeneren) binnen vier uur na het plateren voorschrijft voor bevestigingsmiddelen met een hardheid boven 34 HRC, en waarom veel OEM-specificaties het galvaniseren van bouten van klasse 12.9 volledig verbieden, waarbij in plaats daarvan zinkvlokken nodig zijn.
De lengte van de draadaangrijping is bij graad 12,9 even belangrijk. Hoe hoger de treksterkte van de bout ten opzichte van het materiaal van het getapte gat, des te meer draadaangrijping nodig is om te voorkomen dat de draad afstript voordat de bout breekt. In aluminium behuizingen – gebruikelijk in de automobiel- en ruimtevaartindustrie – is de minimale aangrijping voor 12,9 bouten doorgaans 1,5× de nominale diameter, en ontwerpingenieurs specificeren vaak 2,0× als veiligheidsmarge. Het gebruik van dezelfde 12,9-bout in een aluminium gietstuk dat is ontworpen rond een 10,9-bevestigingsmiddel zonder de aangrijplengte te herzien, is een eenvoudige weg naar gestripte schroefdraden.
Materiaalselectie buiten staal: Wanneer moet u roestvrije of gelegeerde inbusschroeven kiezen?
Koolstofstalen binnenzeskantschroeven domineren de markt qua volume, maar er zijn duidelijk gedefinieerde toepassingsgrenzen waarbij andere materialen de juiste technische keuze zijn in plaats van een upgrade-optie. Het begrijpen van deze grenzen voorkomt zowel overspecificatie (betalen voor corrosieweerstand waar de omgeving niet om vraagt) als onderspecificatie (falen in het veld als gevolg van corrosie of thermische degradatie).
| Materiaal | Maximale treksterkte | Sleuteleigenschap | Aanbevolen toepassing |
| Koolstofstaal (Gr. 12,9) | ≥1220 MPa | Hoogste voorspanning, kosteneffectief | Droge auto- en machine-assemblages binnenshuis |
| Roestvrij staal A2-70 | ≥700 MPa | Algemene corrosieweerstand | Voedselverwerking, vochtige binnenomgevingen |
| Roestvrij staal A4-80 | ≥800 MPa | Chloridebestendigheid (Mo-lager) | Maritiem, chemische verwerking, kustinfrastructuur |
| Gelegeerd staal (Ni-Cr-Mo) | 1300–1500 MPa | Hoge weerstand tegen vermoeidheid, verhoogde temperatuur | Motorsport, zware diesel, energieopwekking |
| Titaniumkwaliteit 5 (Ti-6Al-4V) | ≥895 MPa | Gewichtskritisch, uitstekende corrosiebestendigheid | Lucht- en ruimtevaart, hoogwaardige auto's, medische apparatuur |
Als leverancier van koolstofstalen bevestigingsmiddelen en een bedrijf in roestvrijstalen bevestigingsmiddelen levert Shanghai Soverchannel Industrial Co., Ltd. binnenzeskantschroeven voor al deze materiaalfamilies vanuit zijn productiebasis in Nantong Jinzhai Hardware Co., Ltd. Het vermogen van het bedrijf om op maat gemaakte bevestigingsmiddelen van gelegeerd staal te produceren, inclusief niet-catalogus Ni-Cr-Mo-legeringssamenstellingen, betekent dat klanten in veelgevraagde sectoren zoals de autosport en energieopwekking exacte chemievensters kunnen specificeren in plaats van de dichtstbijzijnde standaardkwaliteit te accepteren.
Verzonken versus bolkop versus dopkop: het selecteren van de juiste inbusschroefkopvorm voor uw montage
De cilindrische dopkop is de standaardvorm voor binnenzeskantschroeven en kan de overgrote meerderheid van industriële toepassingen aan, maar de keuze van de kopvorm heeft echte functionele consequenties, niet alleen esthetische. Het kiezen van de verkeerde kopvorm kan de doeltreffendheid van de klemming in gevaar brengen, interferentieproblemen veroorzaken of de demontage eerder destructief dan routinematig maken.

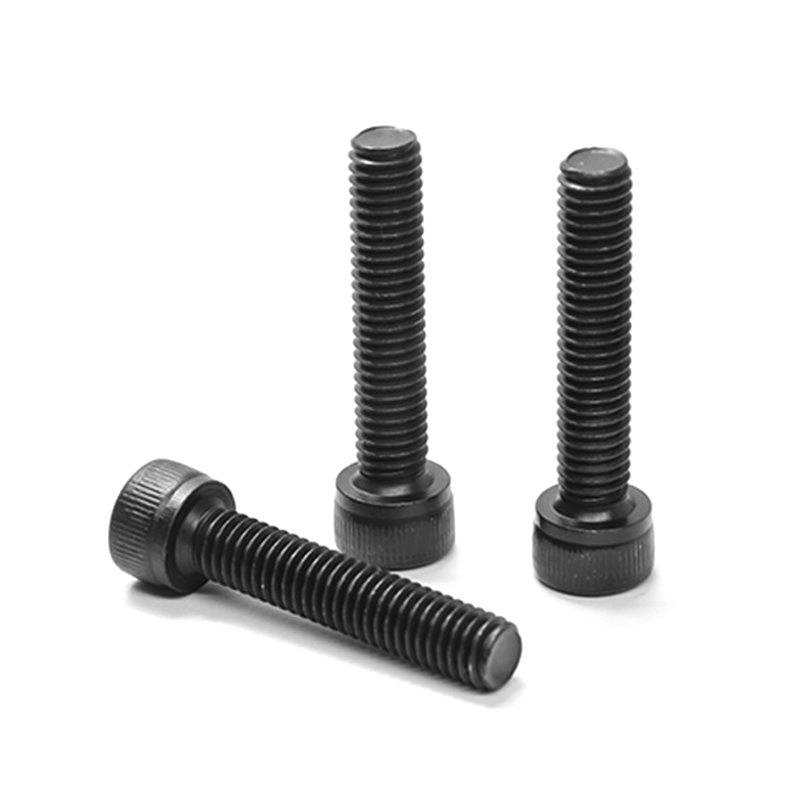

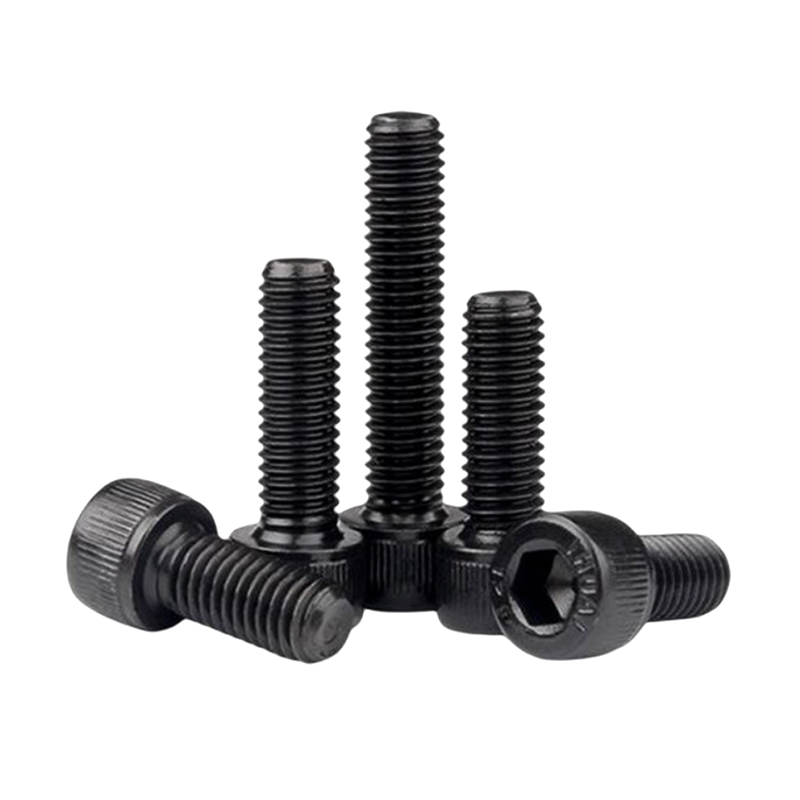

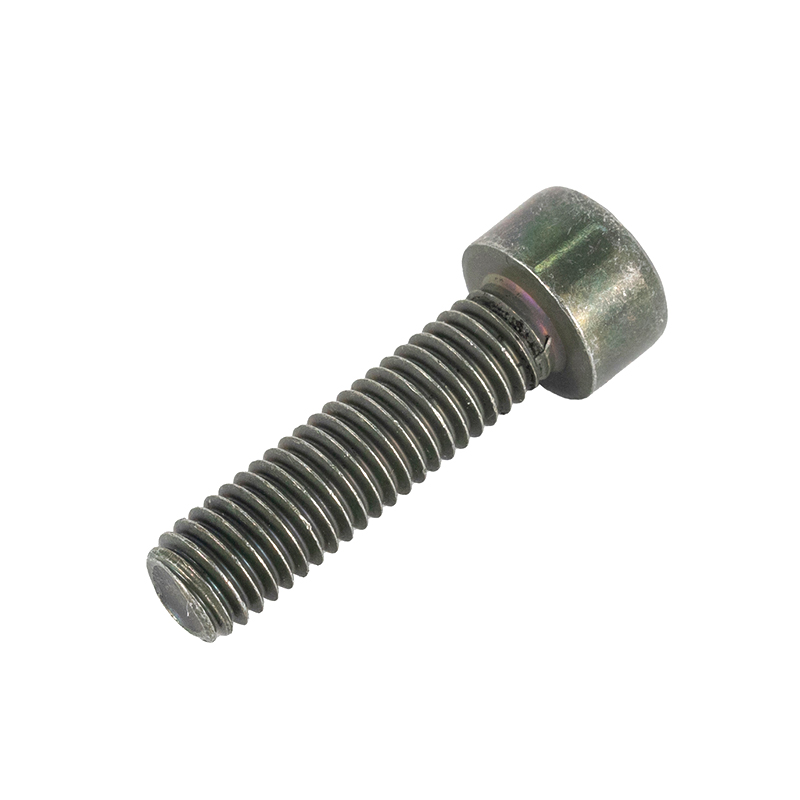

- Kapkop (ISO 4762): Het standaardformulier. De hoge, cilindrische kop biedt de diepste socket en het hoogste aandrijfkoppelvermogen. Het relatief kleine lagervlak (buitendiameter ongeveer 1,5 x de draaddiameter) concentreert de klemkracht, waardoor het geschikt is voor staal-op-staal verbindingen, maar mogelijk verankeringsproblemen veroorzaakt in zachte materialen zoals aluminium of kunststof zonder sluitring.

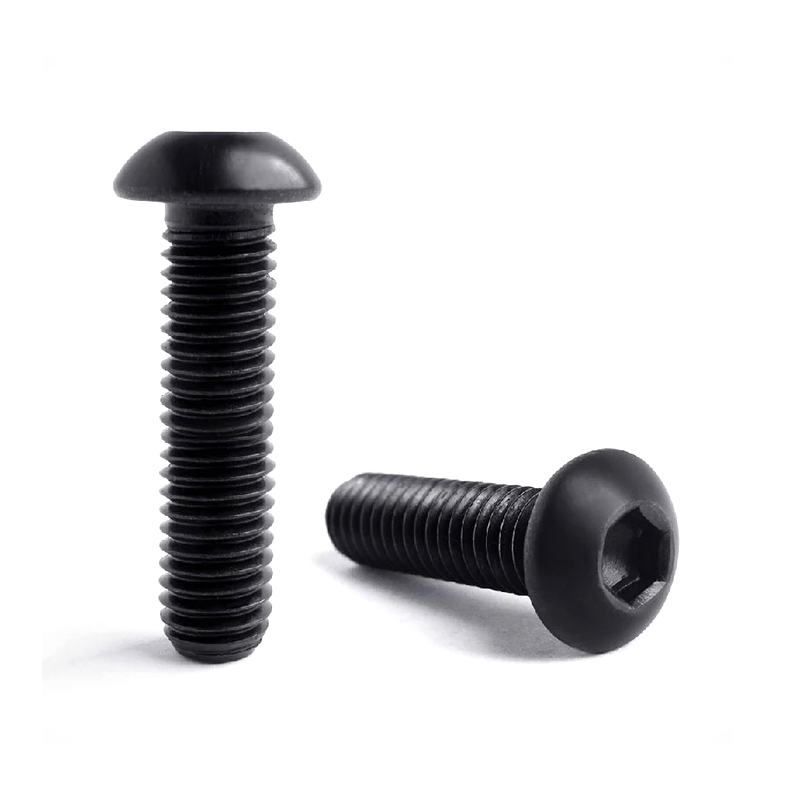

- Knoopkop (ISO 7380): De koepelvormige kop met laag profiel vergroot het draagoppervlak aanzienlijk vergeleken met de kop van de dop, waardoor de oppervlaktedruk op zacht verbonden materialen wordt verminderd. De mofdiepte is ondieper dan bij een dopkop met dezelfde diameter, dus het maximaal haalbare koppel is lager - doorgaans 60-70% van de equivalente dopkop. Geschikt voor toepassingen waarbij de klembelasting middelmatig is en een vlak of bijna vlak uiterlijk wenselijk is.
- Verzonken kop (ISO 10642): De ingesloten hoek van 90° (of 60° in sommige DIN-normen) past volledig in een bijpassende verzinkboor, waardoor een werkelijk vlak buitenoppervlak ontstaat. De verbinding is afhankelijk van het conische zittingoppervlak om axiale klemkracht te genereren, waardoor de precisie van de verzinkboorgeometrie van cruciaal belang is: niet-overeenkomende kegelhoeken veroorzaken belastingconcentratie op de rand of de punt in plaats van deze over het volledige contactoppervlak van de kegel te verdelen.
- Lage kop/dunne kop: Wordt gebruikt waar de axiale ruimte boven het gewrichtsoppervlak ernstig beperkt is, zoals in lagerhuizen of schuifmechanismen. De verminderde kophoogte vermindert inherent de mofdiepte en dus het maximale aandrijfkoppel; dit zijn bevestigingsmiddelen die een compromis vormen en mogen niet worden vervangen in een dopkoptoepassing zonder te verifiëren dat het verminderde koppelvermogen nog steeds voldoet aan de voorspanningseis van de verbinding.
Draadborging op zeskantschroeven: chemische lijmen, mechanische inzetstukken en heersende koppelopties
Het loskomen door trillingen is een echte faalwijze voor elk bevestigingsmiddel in een dynamische omgeving, en binnenzeskantschroeven die worden gebruikt in de automobiel-, machine- en industriële omgeving vormen hierop geen uitzondering. De keuze van de borgmethode is van invloed op het koppel, de demontageprocedure, de herbruikbaarheid en de kosten van de montage. Het specificeren van een strategie voor draadborging vereist dus inzicht in de afwegingen van elke optie, in plaats van standaard te vertrouwen op wat al in gebruik is op de assemblagelijn.
Chemische lijmvergrendeling (anaërobe draadborging)
Aangebracht op schroefdraad vóór montage, harden anaerobe lijmen uit in afwezigheid van zuurstof zodra de verbinding is gemaakt. Kwaliteiten met een lage sterkte maken demontage met standaardgereedschap mogelijk; medium kwaliteiten hebben warmte nodig (doorgaans 200–250 °C) om de verbinding te verbreken voor demontage; hoge sterkte kwaliteiten zijn effectief permanent. De belangrijkste beperking is dat de lijmverbinding in sommige formuleringen niet compatibel is met passieve of met fosfaat gecoate bevestigingsmiddelen; de chemische samenstelling van de coating verhindert de uitharding. Een vooraf aangebrachte micro-ingekapselde schroefdraadborging (droog aanvoelende pellets op de schroefdraad) vermijdt dit probleem en wordt veel gebruikt in de OEM-autoproductie voor binnenzeskantschroeven in kritische subassemblages.
Gebruikelijke momentmoeren en opties voor nylon inzetstukken
Voor toepassingen waarbij de schroefdraad in een moer draait in plaats van in een tapgat, bieden borgmoeren met nylon inzetstuk (ISO 7042) betrouwbare trillingsbestendigheid door mechanische interferentie. De nylon kraag vervormt rond de schroefdraad, waardoor een door wrijving heersend koppel ontstaat dat rotatie in zowel de aandraai- als de losrichting weerstaat. De beperking is de temperatuur: nylon inzetstukken beginnen zachter te worden boven ongeveer 120 ° C, waardoor ze ongeschikt worden voor toepassingen in de uitlaatgassen of bij hoge temperaturen.
Getande flens- en wigborgringen
Wigborgringsystemen (twee ringen met tegenover elkaar liggende nokvlakken en radiale vertandingen) zijn de meest betrouwbare mechanische borgmethode voor binnenzeskantschroeven in omgevingen met veel trillingen. De nokgeometrie betekent dat de bevestiger bergopwaarts moet bewegen om los te komen, waardoor de door trillingen veroorzaakte rotatiebeweging wordt omgezet in extra axiale klemkracht in plaats van deze los te laten. Deze systemen verhogen het aantal componenten en de kosten, maar zijn de voorkeursoplossing voor veiligheidskritische bevestigingsmiddelen op bouwmachines en zware dieselmotoren.
Standaardisatie van bevestigingsmiddelen met verzonken kop: waarom ISO-, DIN- en ASME-specificaties verschillen en wanneer dat ertoe doet
Voor binnenzeskantschroeven gelden meerdere overlappende internationale normen, en de verschillen daartussen zijn klein genoeg om gevaarlijke verwarring te veroorzaken. Een ingenieur die "ISO 4762 M10 × 30 Grade 12.9" specificeert en een onderdeel ontvangt dat is vervaardigd volgens DIN 912, ontvangt een functioneel gelijkwaardig bevestigingsmiddel in de meeste afmetingen - DIN 912 werd grotendeels geharmoniseerd in ISO 4762. Maar dezelfde aanname geldt niet voor alle standaardfamilies, en de volgende verschillen zijn de moeite waard om te begrijpen voordat er internationaal wordt ingekocht.
- ISO 4762 versus ASME B18.3: Amerikaanse inbusschroeven uit de inch-serie gebruiken een andere kophoogte en inbusmaat dan metrische ISO-schroeven met de nominaal equivalente diameter. Een ¼-20 ASME B18.3-schroef is NIET uitwisselbaar met een M6 ISO 4762-schroef; de draadspoed, kopafmetingen en mofmaat verschillen allemaal. Gemengde metrische/inch gereedschappen zijn een veelvoorkomende bron van schade door socket-cam-out in reparatieomgevingen.
- Draadtolerantieklasse: ISO 4762 specificeert een draadtolerantieklasse van 6H/5g voor inbusbouten, terwijl sommige nationale normen 6H/6g toestaan. Het verschil is marginaal bij toepassingen met lage belasting, maar relevant bij montage in nauwkeurig geruimde gaten of bij gebruik van draadinzetstukken in aluminium.
- Markeringen voor oppervlaktebehandeling: ISO-eigenschapsklassemarkeringen (10.9, 12.9) zijn verplicht op bouten M5 en groter. DIN 912 gebruikte historisch gezien hetzelfde markeringssysteem, maar sommige in het binnenland geproduceerde bevestigingsmiddelen van lagere leveranciers laten de markering van de kwaliteit volledig achterwege - een onmiddellijke rode vlag voor kwaliteit die erop wijst dat de partij niet de warmtebehandeling en mechanische tests heeft ondergaan die de kwaliteit vereist.
- Niet-standaard configuraties: Wanneer noch ISO noch ASME de vereiste geometrie dekt, zoals een extra lange inbusschroef met een schacht met kleinere diameter voor gewichtsbesparing, is het onderdeel per definitie een niet-standaard op maat gemaakte sluiting. Shanghai Soverchannel Industrial Co., Ltd. is precies op dit gebied gespecialiseerd in het ontwerpen en produceren van binnenzeskantschroeven volgens door de klant gedefinieerde tekeningen die buiten elke gepubliceerde standaard vallen.
Verborgen installatie in precisieassemblages: toleranties en ontwerpregels voor verzonken zakken
Een van de belangrijkste voordelen van binnenzeskantschroeven is de mogelijkheid om ze volledig verzonken in een verzonken gat te installeren, waardoor elk uitsteeksel boven het pasoppervlak wordt geëlimineerd. Dit is van cruciaal belang bij schuifinterfaces, esthetische buitenpanelen en behuizingen met beperkte ruimte. Maar de geometrie van de verzinkboor moet op de juiste manier worden ontworpen; als je het verkeerd doet, kan dit drie uitkomsten opleveren: de schroefbodems op de verzinkboorvloer voordat de schroefdraden de verbinding volledig vastklemmen, de kop zit trots op het oppervlak vanwege onvoldoende boordiepte, of de boordiameter ligt te dicht bij de kopdiameter en veroorzaakt interferentie tijdens de installatie.
Standaard verzinkboringafmetingen voor ISO 4762 inbusbouten volgen specifieke richtlijnen:
- Verzinkdiameter: nominaal de schroefkopdiameter 0,3–0,5 mm speling (voor een M8 met een kop van 13,0 mm is een boordiameter van 13,5 mm standaard)
- Verzinkdiepte: kophoogte 0,1–0,3 mm om ervoor te zorgen dat de kop gelijk ligt zonder de bodem van het boorgat te hinderen bij normale productietoleranties
- Doorlopende gatspeling: het schachtspelingsgat moet een gemiddelde pasvorm hebben (typisch nominale diameter 0,3 mm voor M8 en lager, 0,5 mm voor M10–M16) om een kleine verkeerde uitlijning tussen de bijpassende delen mogelijk te maken
- Minimale wanddikte rond het verzinkgat: in aluminium behuizingen moet de wand tussen de buitenrand van het verzinkgat en eventuele aangrenzende elementen minimaal 1,5× de diameter van het verzinkgat zijn om spanningsscheuren tijdens het aanbrengen van het koppel te voorkomen
Shanghai Soverchannel Industrial Co., Ltd. biedt maatadvies als onderdeel van de op maat gemaakte ontwikkelingsservice voor bevestigingsmiddelen. Wanneer klanten bij de productielijnen van Nantong Jinzhai Hardware Co., Ltd. te maken krijgen met verzinkboringgerelateerde assemblageproblemen, beoordeelt het technische team zowel de geometrie van het bevestigingsmiddel als het ontwerp van het gat van de klant om de hoofdoorzaak te identificeren. Dit geïntegreerde R&D-, productie- en verkoopmodel zorgt ervoor dat probleemoplossende ondersteuning beschikbaar is op hetzelfde contactpunt als de inkooprelatie.
