Kennis van de industrie

Schouderdiametertolerantie: de dimensie die bepaalt of een precisiemal werkt of faalt

Bij precisiemallen en spuitgietmatrijzen is de schouder van a schouder schroef is niet slechts een structureel kenmerk, het is een nauwkeurig gegeven. De tolerantie voor de schouderdiameter bepaalt hoe nauwkeurig een matrijsonderdeel kan worden gepositioneerd en hoe herhaaldelijk het terugkeert naar die positie gedurende duizenden cycli. De industriële praktijk voor uiterst nauwkeurig gereedschap specificeert schouderdiameters die binnen de h6-tolerantie worden gehouden (alleen negatieve tolerantie, geen overmaat), wat voor een schouder van 10 mm een ​​diameterbereik van 9,991–10,000 mm betekent. Op dit tolerantieniveau past de schouder in een geruimd gat met een interferentie- of overgangspassing die de radiale speling volledig elimineert.

De gevolgen van onvoldoende schoudertolerantie zijn meetbaar en vaak duur. In een stempelmatrijs zorgt een begrenzingspin met zelfs 0,02 mm radiale speling ervoor dat het geleide onderdeel zijdelings kan verschuiven onder de schokbelasting van elke persslag. Na verloop van tijd vergroot deze microbeweging de boring, versnelt de slijtage van zowel de schroef als het matrijsblok en veroorzaakt uiteindelijk dimensionale drift in het gestempelde onderdeel. Wat begint als een probleem met de tolerantiespecificatie, wordt een probleem met de productiekwaliteit zonder dat er een duidelijke fout kan worden gediagnosticeerd.

Bij Shanghai Soverchannel Industrieel Co., Ltd. De schouderdiametertoleranties voor precisiegereedschapstoepassingen worden standaard op h6 gehouden, waarbij h5 beschikbaar is voor klanten die de nauwst mogelijke pasvorm vereisen in hoogcyclische stempelmatrijzen en halfgeleidergereedschappen. De fabriek van het bedrijf, Nantong Jinzhai Hardware Co., Ltd., maakt gebruik van cilindrisch slijpen als laatste schouderafwerking in plaats van alleen draaien, wat sub-micron rondheid en diameterconsistentie in een productiepartij mogelijk maakt.

Nauwkeurigheid op schouderlengte bij toepassingen met uitwerperhouders: waarom ±0,05 mm niet goed genoeg is

Schouderschroeven die worden gebruikt als uitwerperhouders in spuitgietmatrijzen vervullen een functie die fundamenteel verschilt van een bevestigingsmiddel dat twee platen bij elkaar houdt. De schouderlengte definieert de exacte slaglimiet van de uitwerpplaat: de afstand die de uitwerppennen naar voren afleggen om het gegoten onderdeel uit de holte te duwen. Als de schouderlengte zelfs maar 0,1 mm kort is, komt de uitwerpplaat op de schroefkop voordat de uitwerppennen hun ontworpen voorwaartse positie bereiken, waardoor het onderdeel gedeeltelijk niet wordt uitgeworpen. Als de schouder even lang is, schiet de uitwerpplaat voorbij zijn ontworpen stoppositie, waardoor de uitwerppennen mogelijk worden verbogen of de holteoppervlakken worden beschadigd.

Dit is de reden waarom bouwers van precisie-spuitgietmatrijzen schouderlengtetoleranties specificeren van ±0,025 mm of strakker voor toepassingen met uitwerperhouders – substantieel strakker dan de ±0,13 mm (ongeveer ±0,005 inch) tolerantie die veel standaard schouderschroefcatalogi publiceren als hun nominale tolerantie. Het onderscheid is van belang bij de inkoop: een schroef die voldoet aan de catalogustolerantie is niet noodzakelijkerwijs een schroef die voldoet aan de functionele eisen van de mal.

Schouderschroeven die als uitwerperhouders worden gebruikt, ervaren ook een kenmerkend belastingspatroon: de schouder draagt ​​aan het einde van elke uitwerpslag een zuivere axiale drukbelasting, overgebracht over het ringvormige contactvlak tussen het schouderuiteinde en de uitwerpplaat. De vlakheid van het oppervlak en de loodrechtheid van dit eindvlak op de schouderas hebben daarom een ​​directe invloed op hoe gelijkmatig de belasting over het houderpatroon wordt verdeeld. Een ongelijkmatige verdeling van de belasting over een set borgschroeven is een hoofdoorzaak van het kantelen van de uitwerpplaat, wat leidt tot inconsistente uitsteekhoogten van de uitwerppennen en een variabele uitwerping van onderdelen.

Materiaal- en warmtebehandelingskeuzes voor schouderschroeven in omgevingen met hoge belasting en veel trillingen

Bij gereedschaps- en ruimtevaartcomponenten in de auto-industrie worden schouderschroeven blootgesteld aan een combinatie van radiale schuifbelastingen, axiale spanning vanaf het schroefdraaduiteinde en voortdurende trillingen - een spanningstoestand die een materiaal vereist met zowel een hoge oppervlaktehardheid als voldoende kerntaaiheid. De oppervlaktehardheid is bestand tegen slijtage op het grensvlak tussen schouder en boring; kerntaaiheid voorkomt brosse breuk onder impactbelasting. Als de balans in beide richtingen verkeerd is, ontstaat voortijdig falen.

Als fabrikant van op maat gemaakte bevestigingsmiddelen van gelegeerd staal, ontwikkelt Shanghai Soverchannel Industrial Co., Ltd. schouderschroeven van Ni-Cr-Mo-legering volgens toepassingsspecifieke chemie- en kastdieptespecificaties. Voor gereedschap in de lucht- en ruimtevaartindustrie en in de automobielsector met veel trillingen is de kastdiepte op een gecarbureerde schouderschroef ontworpen tot minimaal 0,5 mm – diep genoeg zodat de geharde laag niet wordt verbruikt door de slijpbewerking die de schouder tot de uiteindelijke diametertolerantie brengt, terwijl de ductiele kern behouden blijft die schokken absorbeert zonder te breken.

Imperiale versus metrische schouderschroeven: sourcing-realiteit voor assemblage en onderhoud van buitenlandse apparatuur

Apparatuur die uit Noord-Amerika wordt geïmporteerd, maakt vaak gebruik van schouderschroeven met imperiale afmetingen - schouderdiameters in fractionele inches (3/16", ¼", 5/16", 3/8", ½", enzovoort) met uniforme draadvormen (UNC of UNF) op het uiteinde met schroefdraad. Wanneer deze apparatuur onderhoud of vervanging van gereedschap vereist in productieomgevingen met metrische standaarden, wordt het vinden van de juiste vervangende schouderschroef een echte uitdaging bij de aanschaf. Het vervangen van het dichtstbijzijnde metrische equivalent is bijna nooit acceptabel: een 6 mm metrische schouderschroef heeft een schouderdiameter van 6.000 mm, terwijl het dichtstbijzijnde imperiale equivalent (¼") een schouderdiameter heeft van 6.350 mm - een verschil van 0,35 mm dat de interferentie of overgangspassing elimineert waarvan de toepassing afhankelijk is.

Het draaduiteinde zorgt voor een extra complicatie. Een ¼" imperiale schouderschroef gebruikt doorgaans een 10-32 UNF of ¼-20 UNC schroefdraaduiteinde, en de tapgaten in de mal of armatuur worden op maat gesneden. Pogingen om een metrische M5- of M6-schroefdraad te gebruiken zonder het gat opnieuw in te rijgen is geen haalbare kortere weg - spoed, grote diameter en draadvorm verschillen allemaal. Voor overzeese assemblagewerkzaamheden van apparatuur waarbij zowel imperiale als metrische gereedschappen worden gebruikt, is het bijhouden van een parallelle inventaris van imperiale schouderschroeven operationeel eenvoudiger dan conversie-engineering van geval tot geval.

Shanghai Soverchannel Industrial Co., Ltd. levert zowel metrische als imperiale schouderschroefseries vanuit zijn productiebasis in Nantong Jinzhai Hardware Co., Ltd., met volledige traceerbaarheid en dimensionale certificering. Voor internationale klanten die een machinepark met gemengde standaarden beheren, kan het bedrijf imperiale schouderschroeven produceren volgens de ASME B18.3-dimensionale normen in dezelfde productierun als metrische equivalenten, waardoor de consolidatie van de inkoop wordt vereenvoudigd zonder dat afzonderlijke leveranciersrelaties nodig zijn.

Schouderschroeven als draaipennen in geautomatiseerde machines: berekening van de lagerbelasting en schatting van de levensduur van de slijtage

In geautomatiseerde machines en werktuigmachines worden schouderschroeven die fungeren als scharnierpennen voor koppelingen, nokvolgers of zwenkarmen onderworpen aan radiale lagerbelastingen over de schouderlengte. In tegenstelling tot een gewoon taplager waarbij de belasting wordt verdeeld over een lange contactzone, concentreert een schouderschroefscharnier de radiale belasting over de bruikbare schouderlengte - doorgaans tussen één en drie keer de schouderdiameter, afhankelijk van de toepassingsgeometrie. Het berekenen van de lagerdruk op het schouderoppervlak is de eerste stap bij het voorspellen van de levensduur van slijtage.

De formule voor de lagerdruk van het geprojecteerde oppervlak is van toepassing: P = F / (d × L), waarbij F de radiale belasting in Newton is, d de schouderdiameter in mm en L de effectieve lagerlengte in mm. Voor een schouderschroef van gehard gelegeerd staal die tegen een stalen bus of geharde boring loopt, is de toegestane lagerdruk doorgaans 100–150 MPa voor continue rotatie en 200–350 MPa voor oscillerende of indexerende beweging. Het overschrijden van deze limieten versnelt de oppervlaktevermoeidheid, produceert wrijvingsslijtageresten en vergroot geleidelijk de boring - dezelfde progressie van defecten die wordt gezien bij toepassingen met onvoldoende tolerantie, maar wordt veroorzaakt door belasting in plaats van door maatfouten.

Textielapparatuur en scharniertoepassingen voor hydraulische systemen voegen een smeeroverweging toe die tijdens het ontwerp vaak over het hoofd wordt gezien. Een schouderschroef die droogloopt in een hoogcyclische textielmachine kan tijdens aanhoudende productieruns oppervlaktetemperaturen van meer dan 150°C in de contactzone zien, waardoor de oliefilm wordt aangetast en de slijtage van de lijm wordt versneld. Ontwerpvoorzieningen voor toegang tot het smeermiddel – een radiaal vetgat door de boorwand of een omtreksgroef in de schouder – kunnen de levensduur van slijtage met een orde van grootte verlengen in deze toepassingen, en het specificeren van een schouderschroef met een oppervlaktebehandeling die compatibel is met de smeermiddelchemie is een fundamentele technische vereiste die moet worden bevestigd in de ontwerpfase en niet na veldfouten.

Niet-standaard schoudergeometrieën in gereedschap voor de lucht- en ruimtevaart en de automobielsector: buiten de catalogus

Standaard schouderschroeven volgen een eenvoudige geometrie: cilindrische schouder, plat lagervlak onder de kop en een uiteinde met schroefdraad met een kleinere diameter dan de schouder. Lucht- en ruimtevaartcomponenten en gespecialiseerde autogereedschappen vereisen vaak configuraties die niet uit een standaardcatalogus kunnen worden gehaald - en pogingen om een standaardschroef in het veld te wijzigen (een schouder naar beneden draaien, een kruisgat toevoegen, een kleiner gedeelte bewerken) brengen bijna altijd de warmtebehandeling en de dimensionale integriteit van het onderdeel in gevaar.

Veel voorkomende niet-standaard schouderschroefconfiguraties die voorkomen bij gereedschappen met hoge precisie zijn onder meer:

• Dubbele schouderschroeven: Twee cilindrische schouders met verschillende diameters op dezelfde schacht, gebruikt om componenten tegelijkertijd op twee verschillende dieptevlakken te lokaliseren en vast te houden in complexe matrijsconstructies.
• Schroeven met ontlastende schouder: Een taillegedeelte met een kleinere diameter tussen de schouder en het uiteinde met schroefdraad, dat fungeert als een gecontroleerd elastisch element dat schokbelasting absorbeert zonder deze over te brengen naar de draadaangrijpingszone - vooral waardevol bij toepassingen met stempelmatrijzen met hoge impact.
• Schouderschroeven met kruisgaten of axiale doorgangen: Gebruikt in hydraulische systemen en pneumatisch gereedschap waarbij de schroef tegelijkertijd dient als scharnierpen en vloeistofdoorgang, waardoor een afzonderlijke poortfitting overbodig wordt en de complexiteit van de assemblage wordt verminderd.
• Flensschouderschroeven: Een vergrote flens onder de kop verdeelt de axiale klemkracht over een groter gebied, waardoor verankering in gereedschapsplaten van zacht materiaal (aluminium of composiet) wordt voorkomen zonder dat een afzonderlijk sluitringonderdeel nodig is.
• Extra lange schouderschroeven met meerdere draadspoed: Vereist bij diepe matrijsconstructies waarbij het draaduiteinde in contact moet komen met een plaat ver onder de schouderlagerzone, waarbij de totale lengte veel verder reikt dan de standaardcatalogusmaxima.

Shanghai Soverchannel Industrial Co., Ltd. is specifiek gestructureerd om dit marktsegment te bedienen. Als fabrikant die R&D, productie en verkoop integreert, beoordeelt het bedrijf klanttekeningen, adviseert over geometrie en materiaalkeuze, produceert prototypes voor dimensionale en functionele validatie en gaat direct over op productie – allemaal binnen één enkele leveringsrelatie die de overdrachtsvertraging van engineering naar inkoop elimineert die vaak voorkomt bij het werken met distributeurs die inkopen bij fabrieken van derden.

Selectie van oppervlaktebehandeling voor schouderschroeven: balanceren van dimensionale integriteit tegen corrosiebescherming

De oppervlaktebehandeling die op een schouderschroef wordt toegepast, brengt een fundamentele spanning met zich mee die niet bestaat bij gewone bevestigingsmiddelen: elke coating die dikte aan het schouderoppervlak toevoegt, doet direct afbreuk aan het maattolerantiebudget. Een galvanische zinklaag van 8–12 µm per zijde voegt 16–24 µm toe aan de schouderdiameter – genoeg om een ​​schouder met h6-tolerantie om te zetten in een overmaats onderdeel dat niet zonder interferentie in de geruimde boring terechtkomt. Dit is de reden waarom de selectie van oppervlaktebehandelingen voor precisieschouderschroeven expliciete aandacht vereist voor de laagdikte, en niet alleen voor de corrosieprestaties.

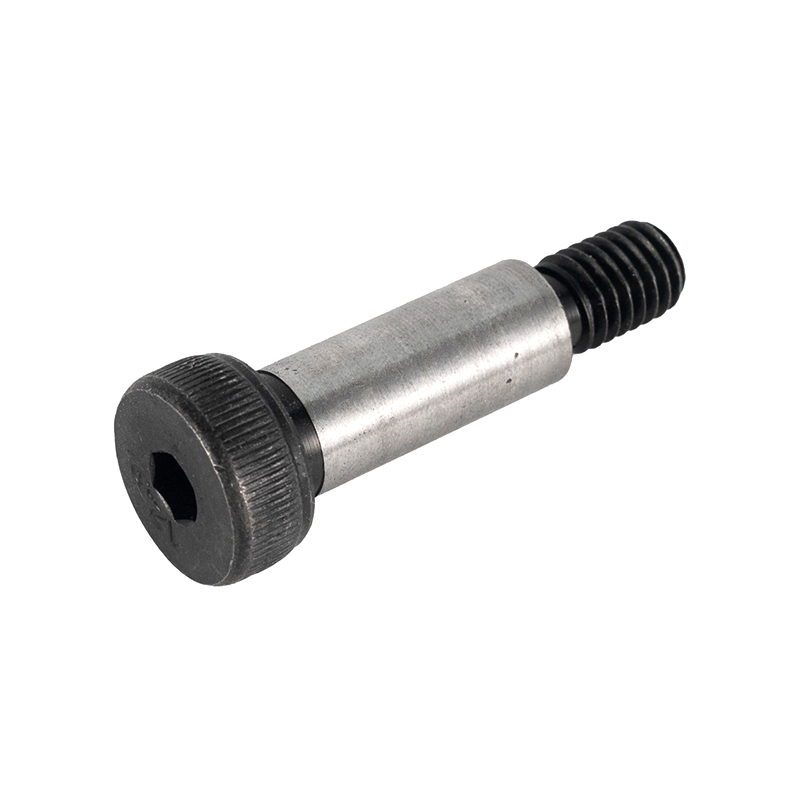

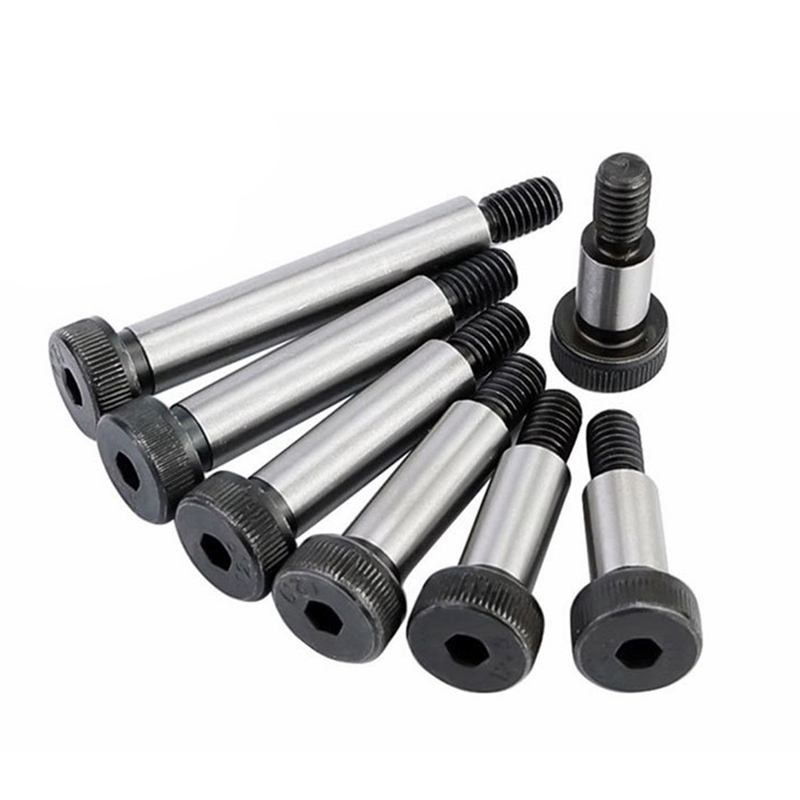

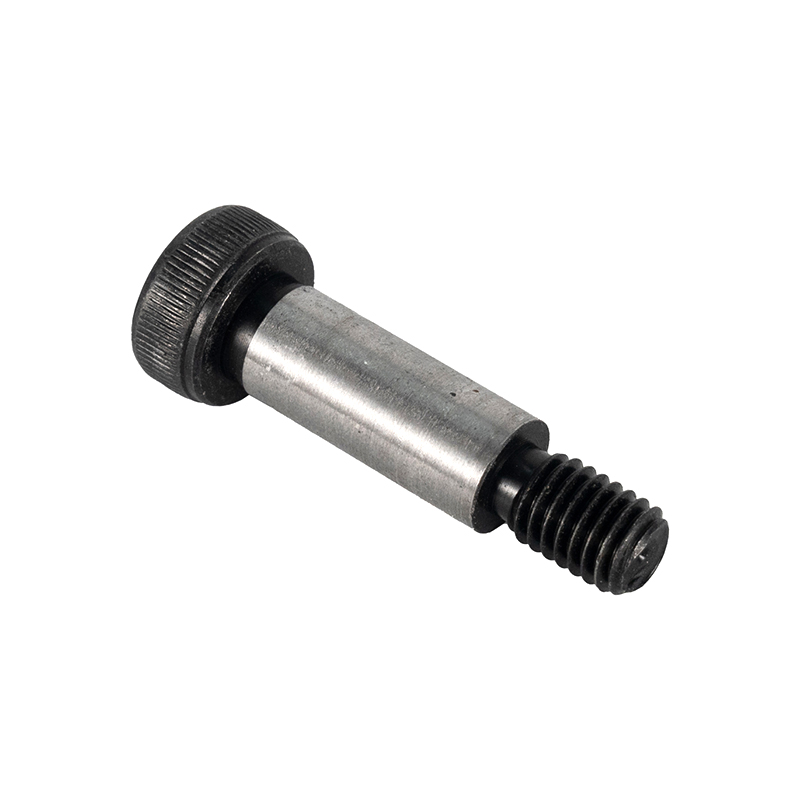

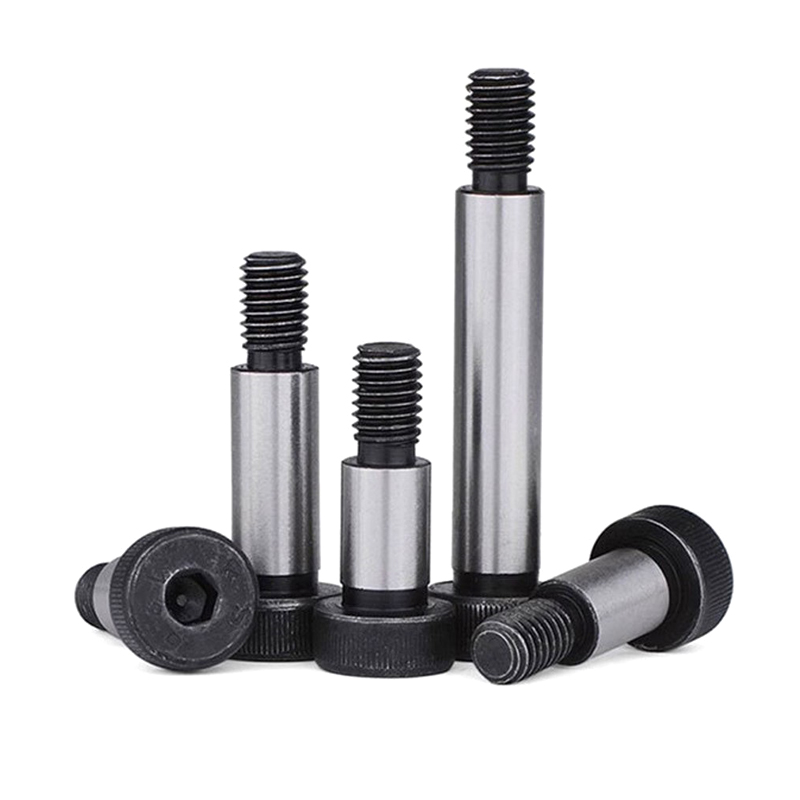

• Zwart oxide: De voorkeursbehandeling voor precisie-matrijs- en matrijstoepassingen. De diepte van de conversiecoating wordt gemeten in nanometers in plaats van in microns, waardoor er in feite sprake is van een nuldimensionale impact. Biedt milde corrosieweerstand die voldoende is voor gereedschapsomgevingen binnenshuis, in combinatie met een oliekeerring. Compatibel met alle standaard tolerantieklassen zonder naslijpen.
• Stroomloos vernikkelen: Brengt een zeer uniforme laag aan (doorgaans 12–25 µm) die kan worden gespecificeerd en stevig genoeg kan worden vastgehouden om rekening te houden met de bewerkingstolerantie. Biedt superieure hardheid (tot 68 HRC na warmtebehandeling) en corrosiebestendigheid in vergelijking met zwart oxide. Gebruikt in schouderschroeven van hydraulische systemen en componenten van textielapparatuur waar zowel precisie als matige chemische bestendigheid vereist zijn.

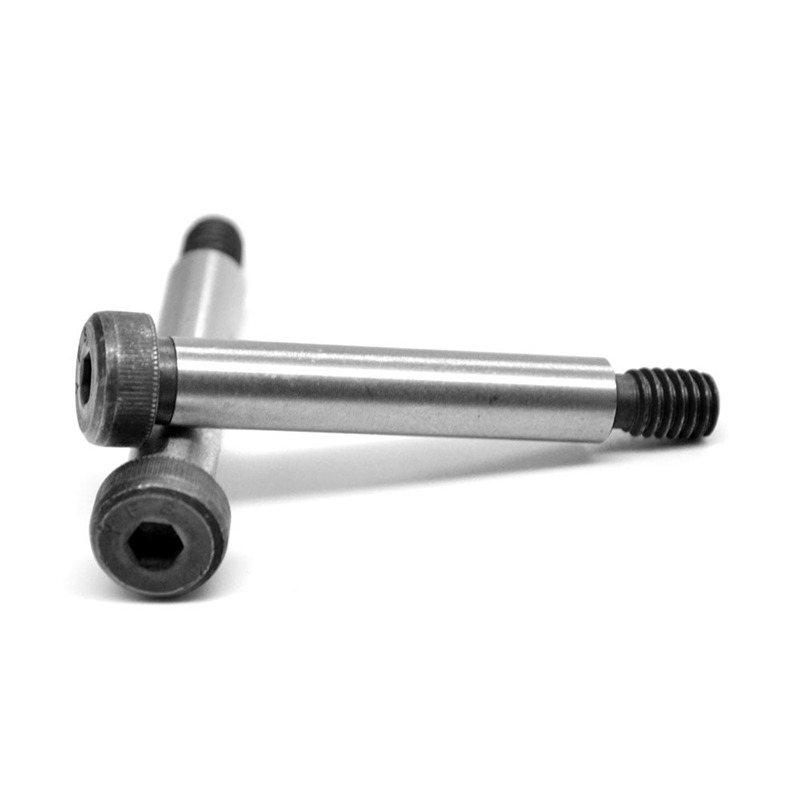

• Zinklamellencoating (Geomet/Dacromet): Toepasbaar bij een totale dikte van 8–15 µm met een betere dikte-uniformiteit dan galvaniseren en zonder risico op waterstofbrosheid. Geschikt voor het schroefdraaduiteinde en de kop van schouderschroeven waar corrosiebescherming belangrijk is, maar bij precisietoepassingen van het schouderlageroppervlak moet worden gemaskeerd - of de schouder moet na het coaten tot de uiteindelijke afmeting worden geslepen.
• Gepassiveerd roestvrij staal: Bij schouderschroeven geproduceerd in roestvrij staal 303, 304 of 440C verwijdert passivatie het vrije ijzer van het oppervlak zonder enige impact op de afmetingen, waardoor de natuurlijke corrosieweerstand van het materiaal wordt gemaximaliseerd. De juiste keuze voor voedselverwerking, farmaceutische productie en gereedschapsomgevingen aan de kust of op zee waar het basismateriaal al roestvrij is.

Shanghai Soverchannel Industrial Co., Ltd. is zowel leverancier van koolstofstalen bevestigingsmiddelen als leverancier van roestvrijstalen bevestigingsmiddelen en specificeert oppervlaktebehandelingen als een geïntegreerd onderdeel van het ontwerppakket voor schouderschroeven, in plaats van als een bijzaak. Voor klanten die leveren aan overzeese markten waar de assemblagenormen voor apparatuur variëren, documenteert het bedrijf de as-coated schouderdiameter met volledige dimensionale traceerbaarheid, zodat installateurs de compatibiliteit van de pasvorm kunnen verifiëren vóór de montage, in plaats van interferentieproblemen op de productievloer te ontdekken.
