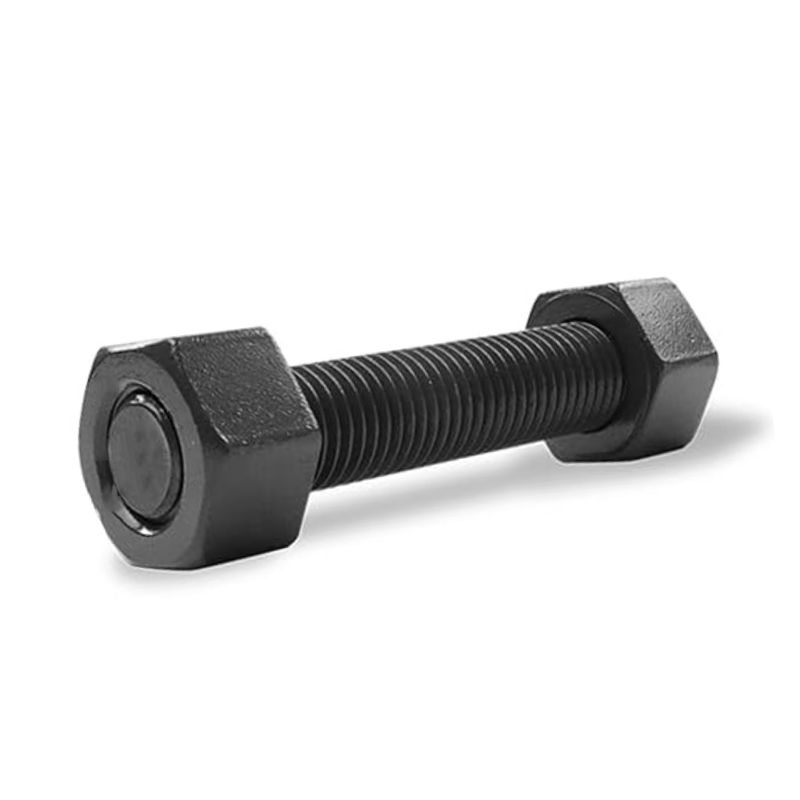

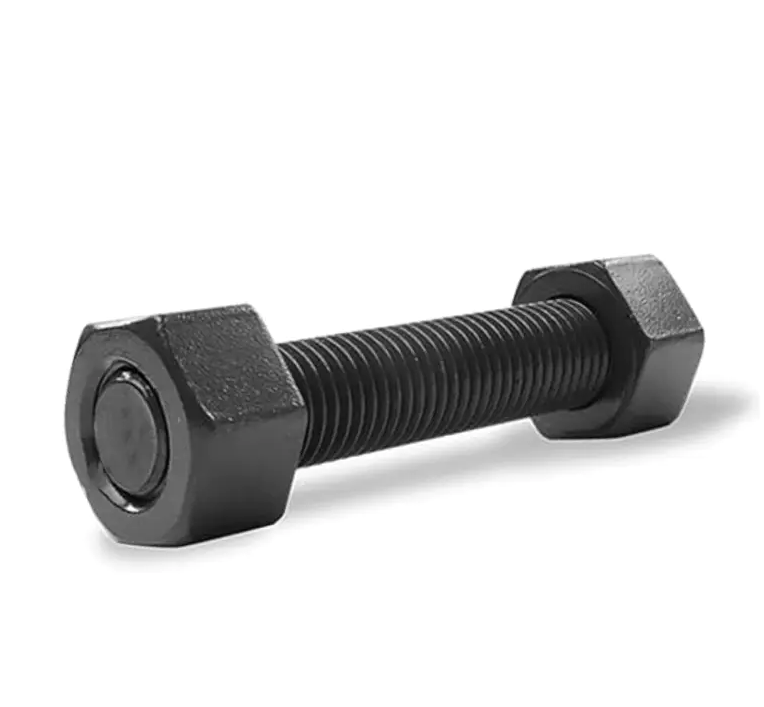

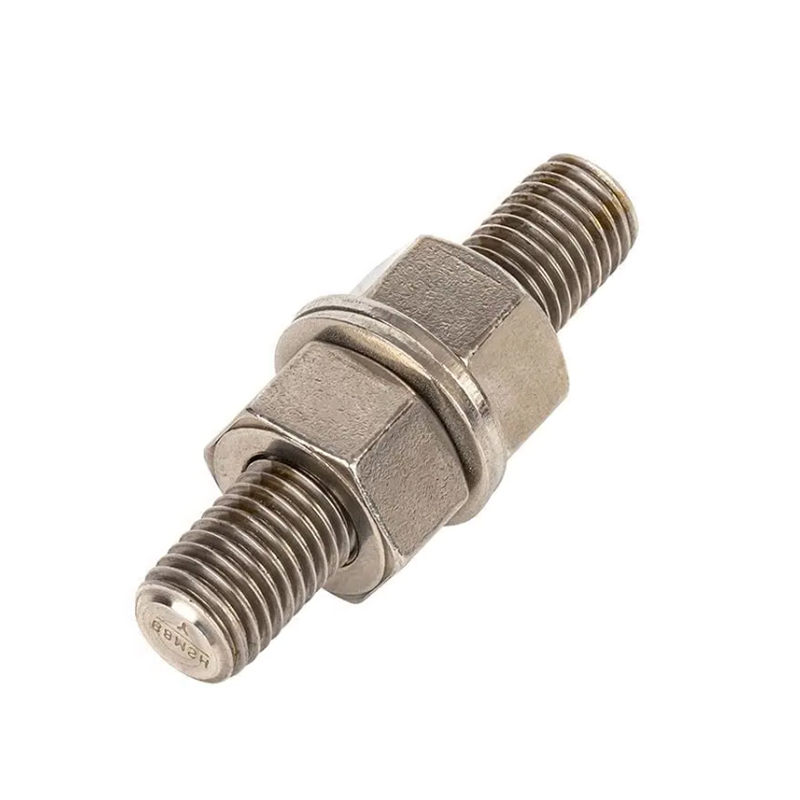

Zwarte staaf met volledige schroefdraad: kwaliteiten, gebruik en selectiegids

A zwarte staaf met volledige schroefdraad is een ononderbroken stuk stalen staaf met schroefdraad die van het ene uiteinde naar het andere loopt en zich onderscheidt door de donkere, niet-reflecterende oppervlakteafwerking. De aanduiding "zwart" is van cruciaal belang omdat deze doorgaans de beschermende coating beschrijft zwart oxide, zwart fosfaat of gewone warmgewalste walshuid —die de corrosieweerstand, smering en geschikte toepassingen van de staaf bepaalt. De meest voorkomende kwaliteiten voor staaf met zwarte draad zijn koolstofstaalsoorten 4.6, 4.8, 8.8 en 10.9 volgens het ISO metrische beoordelingssysteem, waarbij B7-gelegeerd staal de standaard is voor bouten bij hoge temperaturen in overeenstemming met ASTM A193. De selectie van de juiste kwaliteit en afwerking wordt voornamelijk bepaald door de vereisten voor trekbelasting, de blootstelling aan de omgeving en of de staaf zal worden gebruikt in een droge binnenomgeving, een vochtige omgeving of een drukgebonden toepassing met hoge temperaturen.

Decodering van de "zwarte" afwerking: typen en functionele verschillen

De term "zwart" in de context van een staaf met schroefdraad verwijst niet naar een enkele, gestandaardiseerde afwerking. Het omvat verschillende verschillende oppervlaktebehandelingen, elk met zijn eigen corrosiebeschermingsniveau, wrijvingscoëfficiënt en uiterlijk. Het verwarren van de ene zwarte afwerking met de andere kan leiden tot voortijdige roest, draadvreten of een onjuiste verhouding tussen koppel en spanning bij kritische boutverbindingen.

De effen warmgewalste afwerking, in de handel vaak "eigen kleur" of "zwarte balk" genoemd, is de meest economische en de meest voorkomende op draadstangen voor algemeen gebruik die in hardwarewinkels worden verkocht. De zwarte oxide- en fosfaatafwerkingen zijn conversiecoatings die de oppervlaktechemie van het staal veranderen zonder meetbare dikte toe te voegen, wat betekent dat ze de schroefdraadpassing of de steekdiameter niet beïnvloeden. Zwart zink daarentegen is een gegalvaniseerde coating die doorgaans dikte toevoegt 5 tot 12 micron -en hiermee moet rekening worden gehouden in de draadtolerantie. Voor een verzinkte draadstang zijn moeren nodig die zijn vervaardigd met een overslagtoeslag om een ​​vrije montage te garanderen.

Staalsoorten en mechanische eigenschappen voor zwarte draadstangen

De mechanische prestaties van een zwarte staaf met volledige schroefdraad worden bepaald door de staalsoort, die de minimale treksterkte, vloeigrens en rek specificeert. Het ISO-metrische beoordelingssysteem, gedefinieerd in ISO 898-1 voor koolstofstalen bevestigingsmiddelen , gebruikt een tweecijferige code waarbij het eerste cijfer vermenigvuldigd met 100 de geschatte minimale treksterkte in MPa geeft, en het product van de twee cijfers vermenigvuldigd met 10 de geschatte rek-tot-trekverhouding geeft. Het selecteren van de verkeerde kwaliteit voor de toepassingsbelasting resulteert in plastische vervorming door meegeven of brosse breuk door overbelasting.

De kwaliteitsmarkering op een staaf met zwarte schroefdraad is doorgaans op één of beide uiteinden van de staaf gestempeld of op de voorkant van een moer die daarmee gepaard gaat. Een bar van klasse 8,8 kan ook een geharde en getemperde microstructuur hebben, die in een laboratorium herkenbaar is aan de getemperde martensietkorrelstructuur. In het veld is het ontbreken van niveaumarkeringen een waarschuwingssignaal. Er moet worden aangenomen dat een zwarte balk zonder zichtbare stempel van klasse 4.6 of lager is en mag niet worden gebruikt in dragende toepassingen waar falen letsel of materiële schade kan veroorzaken.

Draadspecificaties en pasvormklassen

De schroefdraad op een staaf met volledige schroefdraad is geen algemeen standaardkenmerk; ze worden vervaardigd volgens een specifieke tolerantieklasse die bepaalt hoe de staaf past bij moeren en tapgaten. De standaarddraad voor metrische zwarte draadstangen is de ISO metrisch grof draadprofiel (M-profiel) volgens ISO 68-1 , met een flankhoek van 60 graden. De tolerantieklasse is doorgaans 6g voor de buitendraad op de stang , wat zorgt voor een medium pasvorm die het gemak van montage combineert met weerstand tegen losraken onder trillingen.

Voor staven die met moeren worden gebruikt, zorgt een 6g staafdraad in combinatie met een 6H moerdraad voor de standaard ISO-spelingpassing. Wanneer het de bedoeling is dat het staafje in een tapgat wordt geschroefd in plaats van met een moer te worden gebruikt, wordt de pasvormklasse kritischer. Een 6g staafschroefdraad in een 6H-tapgat biedt voldoende speling voor de meeste toepassingen, maar voor precisiemachines of waar de staaf regelmatig moet worden verwijderd en opnieuw geïnstalleerd, kan een strakkere 5g/6g draadpassing op de staaf worden gespecificeerd. De draadklasse wordt zelden op de staaf zelf aangegeven; het is een productiespecificatie die moet worden bevestigd vanuit de documentatie van de leverancier.

Gesneden versus gewalste draden: productiemethode en de impact ervan

De methode die wordt gebruikt om de schroefdraad op een zwarte staaf met volledige schroefdraad te vormen, heeft een aanzienlijke invloed op de weerstand tegen vermoeiing, de oppervlakteafwerking en de maatconsistentie van de staaf. Draadwalsen, waarbij het draadprofiel koud wordt gevormd door gehard stalen matrijzen tegen de roterende staaf te drukken, produceert een draad met superieure mechanische eigenschappen. Het koudbewerkingsproces comprimeert en verhardt het draadoppervlak, waardoor een drukrestspanningslaag dat het ontstaan van vermoeiingsscheuren vertraagt. Gewalste draden hebben ook een gladdere oppervlakteafwerking omdat het materiaal wordt verplaatst in plaats van gesneden, wat resulteert in minder spanningsverhogende onvolkomenheden in het oppervlak.

Gesneden draden, geproduceerd door materiaal te verwijderen met een matrijs of een enkelpunts snijgereedschap, hebben het inherente nadeel dat ze door de korrelstroomlijnen van het staal snijden. Hierdoor ontstaan ​​blootliggende korreluiteinden bij de draadwortel die gevoeliger zijn voor corrosie en het ontstaan ​​van vermoeiingsscheuren. Voor een draadstang van klasse 8.8 of 10.9 onderworpen aan cyclische belasting: gewalst draad kan een vermoeiingslevensduur bieden die 50% tot 100% langer is dan een gelijkwaardig gesneden draad. De prijspremie voor staaf met gewalste draad is bescheiden en is gerechtvaardigd in elke toepassing waarbij sprake is van trillingen, drukwisselingen of dynamische belasting.

Corrosiebescherming en de grenzen van zwarte afwerkingen

Geen enkele zwarte afwerking biedt hetzelfde niveau van corrosiebescherming als thermisch verzinken of roestvrij staal. Een zwarte staaf met volledige schroefdraad is in wezen een koolstofstaalproduct met een cosmetische of licht beschermende oppervlaktelaag, en zal roesten als hij wordt blootgesteld aan vocht, condensatie of buitenweer zonder extra bescherming. De gewone warmgewalste walshuid biedt vrijwel geen barrièrebescherming; het vertraagt ​​het ontstaan ​​van rode roest met slechts een kwestie van dagen in vochtige omstandigheden. Zwart oxide is weliswaar aantrekkelijk, maar is een magnetietlaag (Fe₃O₄) die inherent poreus is en afhankelijk is van een olie- of wasfilm na de behandeling om het oppervlak af te dichten. Zonder dit afdichtmiddel biedt zwart oxide een verwaarloosbare corrosieweerstand.

Voor toepassingen waarbij de balk zichtbaar is en af ​​en toe onderhevig is aan vocht, zoals bij architecturale aanpassingen, meubelmontage of railingsteunen voor binnenshuis, biedt zwart fosfaat met een aanvullende oliecoating of zwarte verzinking de meest duurzame oplossing, afgezien van het upgraden naar roestvrij staal. Zwart verzinken met een driewaardig chroompassivaatlaag kan worden bereikt 96 uur neutraal zoutsproeibestendig vóór rode roest volgens ISO 9227, wat voldoende is voor overdekte buitentoepassingen. Voor permanente blootstelling buitenshuis, ondergrondse werkzaamheden of maritieme omgevingen is de zwarte afwerking echter onvoldoende. Onder deze omstandigheden moet het materiaal worden opgewaardeerd tot thermisch verzinkt staal, 304 roestvrijstalen staaf met schroefdraad of 316 roestvrij staal voor blootstelling aan de kust.

Voorspanning, koppelspanning en de rol van smering

Wanneer een zwarte staaf met volledige schroefdraad wordt gebruikt in een gespannen boutverbinding – gebruikelijk bij constructiestaal, montage van machines en geflensde pijpverbindingen – vereist het bereiken van de ontwerpvoorspanning inzicht in de relatie tussen koppel en spanning. Deze relatie wordt gedomineerd door de wrijvingscoëfficiënten op het schroefdraadgrensvlak en het moerlagervlak. De zwarte afwerking heeft rechtstreeks invloed op deze wrijvingscoëfficiënten. Een gewone staaf op molenschaal heeft een hoge en inconsistente wrijvingscoëfficiënt, doorgaans in het bereik van 0,20 tot 0,35 afhankelijk van de toestand van het oppervlak. Een zwarte oxideafwerking met olie heeft een veel lagere en meer voorspelbare coëfficiënt van ruwweg 0,12 tot 0,18 . Een gefosfateerde en geoliede afwerking valt tussen de 0,15 en 0,22.

De praktische implicatie is dat hetzelfde koppel, toegepast op staven met verschillende zwarte afwerkingen, aanzienlijk verschillende voorspanningen oplevert. Als u een gesmeerde staaf van zwart oxide te strak aandraait tot de waarde die is opgegeven voor een staaf op droge walshuid, kan dit leiden tot schroefdraad of kan de staaf zelfs breken. Bij de installatieprocedure moet rekening worden gehouden met de specifieke afwerkingsconditie, en het gebruik van een gekalibreerde momentsleutel met een bekende K-factor (moerfactor) voor de specifieke staaf- en moercombinatie is essentieel voor kritische verbindingen. Als de K-factor onbekend is, kan de voorspanning worden geverifieerd door de boutrek te meten met een micrometer of een ultrasone boutmeter, waardoor de onzekerheid over de relatie tussen koppel en spanning wordt geëlimineerd.

Snijden en aanpassen van zwarte draadstangen in het veld

Een staaf met volledige schroefdraad wordt vaak ter plaatse op lengte gesneden. De snijmethode is van belang omdat deze zowel de integriteit van de resterende schroefdraden beïnvloedt als het vermogen om een ​​moer aan het afgesneden uiteinde te starten. Een schurende afkortzaag is de snelste methode, maar laat bij de snede een braam en een door hitte beïnvloede zone achter. De braam moet worden ingediend bij a Afschuining van 45 graden rond de gehele omtrek van het staafuiteinde, en de eerste twee draden achter de snede moeten worden nagejaagd met een draadvijl of een gespleten matrijsmoer om eventuele vervorming te verwijderen. Een lintzaag produceert een schonere snede met minder warmte-inbreng en heeft de voorkeur voor staven van hogere kwaliteit, waarbij de hitte van schurend snijden het staal plaatselijk kan temperen en de sterkte aan het snijuiteinde kan verminderen.

Na het snijden heeft het blootliggende ruwe staal aan het snijvlak geen zwarte afwerkingsbescherming. Dit gezicht zal snel roesten. Bij een staaf van zwart oxide moet het afgesneden uiteinde worden behandeld met een koude zwartoplossing of worden gecoat met een zinkrijke verf om de corrosiebescherming te herstellen. Bij een kritische structurele verbinding mag het afgesneden uiteinde niet op een plaats worden geplaatst waar water zich kan verzamelen of waar het blootgestelde staal in contact komt met een andersoortig metaal dat galvanische corrosie zou veroorzaken. Een simpele hoeveelheid anti-vastloopmiddel of zwaar vet op het snijvlak is vaak voldoende voor toepassingen binnenshuis, maar is geen vervanging voor een goed herstel van de coating bij buitengebruik.

Veel voorkomende maten, lengtes en aanschafoverwegingen

Zwarte staaf met volledige schroefdraad wordt vervaardigd in standaard metrische diameters van M6 tot M100 of groter in speciale molens, waarbij M8, M10, M12, M16, M20 en M24 de meest voorkomende maten zijn. Standaardlengtes zijn doorgaans 1 meter, 2 meter en 3 meter , hoewel er voor specifieke toepassingen kortere noppenlengtes voorgesneden beschikbaar zijn. Het gewicht per meter neemt toe met het kwadraat van de diameter; een M24-staaf weegt ongeveer 3,55 kg per meter, terwijl een M12-staaf ongeveer 0,89 kg per meter weegt. Voor staven met een grote diameter wordt het gewicht een overweging bij het hanteren, waarvoor mogelijk mechanisch tillen nodig is tijdens de installatie.

Bij de aanschaf van een staaf met zwarte schroefdraad moet de specificatie duidelijk de diameter, spoed (grof tenzij fijn is gespecificeerd), kwaliteit, afwerking, draadstandaard en lengte vermelden. Een volledige call-out luidt bijvoorbeeld: "M20 x 2,5, klasse 8,8, zwarte oxide, ISO 68-1 draad, 6 g tolerantie, 2 meter lengte." Dubbelzinnige specificaties nodigen uit tot vervanging van een product van lagere kwaliteit of een product met een andere afwerking. Gerenommeerde leveranciers verstrekken materiaaltestcertificaten (MTC's) die het hittegetal van het staal, de chemische samenstelling en de mechanische testresultaten traceren. Voor structurele toepassingen die onder een bouwverordening vallen, moeten deze certificaten bij de projectdocumentatie worden bewaard om naleving aan te tonen.
