Jack Bolts en Draadstang s: De verborgen kern van elke autokrik
Wanneer een bestuurder aan de kant van de weg stopt en naar een autokrik reikt, is het laatste waar hij aan denkt de techniek die erin zit. Toch zijn de prestaties, veiligheid en levensduur van die krik vrijwel volledig afhankelijk van één enkel onderdeel: de krik bout . Dit langwerpige bevestigingsmiddel, ook wel spindel of draadstang genoemd, zet de henmatige rotatiekracht om in de verticale lift die een voertuig van de grond tilt. Bij Soverchannel Industrial CO.,Ltd ., zijn wij gespecialiseerd in de productie en groothandelslevering van deze nauwkeurig ontworpen componenten - en wij zijn van mening dat kopers een grondig inzicht verdienen in wat een betrouwbare hefboom scheidt van een mislukking die nog moet gebeuren.

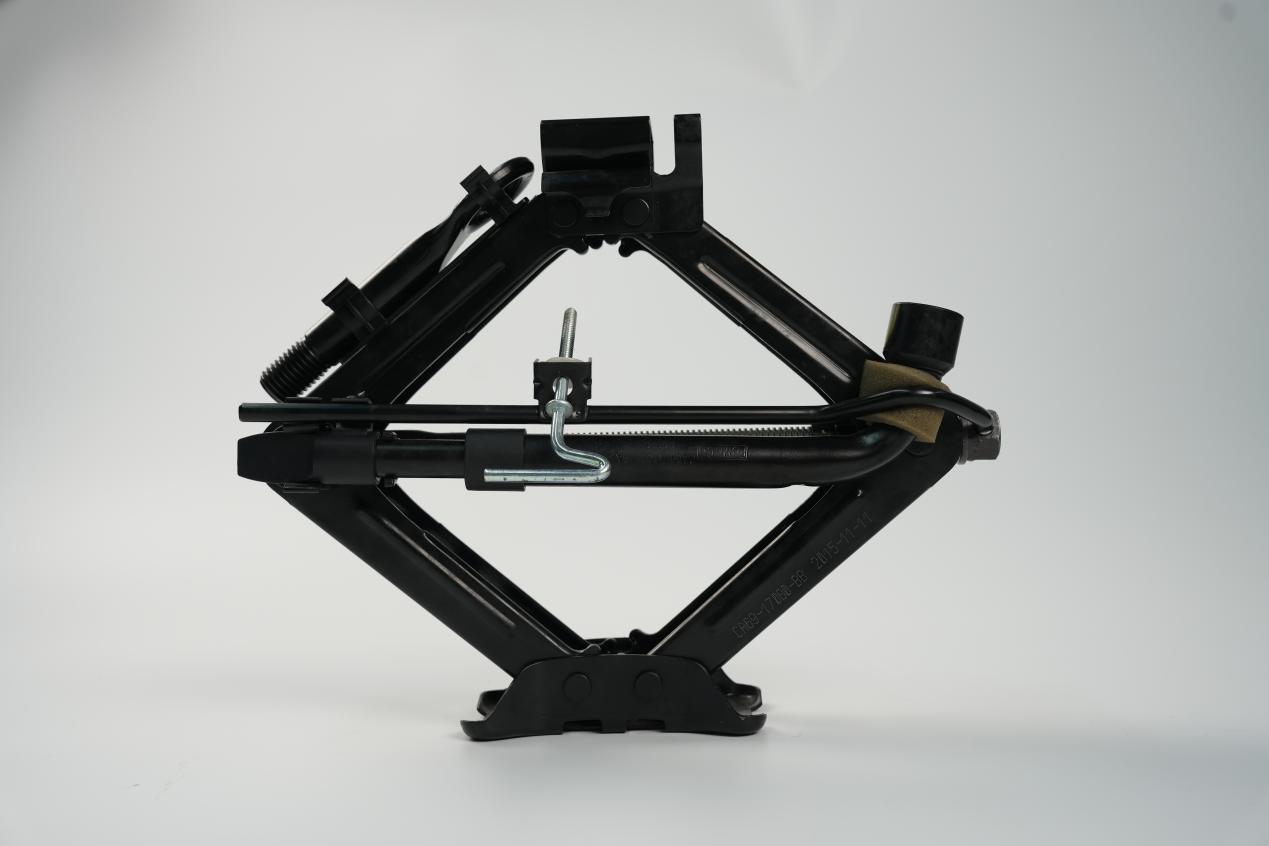

Wat is een krikbout en hoe werkt deze in een schaarkrik?
Een krikbout is een langwerpig bevestigingsmiddel met schroefdraad dat dient als de mechanische kern van een autokrik van het schaartype. In tegenstelling tot standaard zeskantbouten heeft een vijzelbout doorgaans een platte of lusvormige kop aan één uiteinde, een schouderzone en een nauwkeurig gesneden schroefdraadschacht die in lengte kan variëren van 300 mm tot 800 mm, afhankelijk van het draagvermogen. Wanneer de zwengel het lusvormige uiteinde aangrijpt en de operator eraan draait, drijft de draadstang de schaararmen open of dicht, waardoor rotatie wordt omgezet in verticale verplaatsing.
De schaarkrik wordt veel gebruikt voor het verwisselen van banden langs de weg en het onderhoud van de onderkant van voertuigen - situaties waarin een compact, draagbaar en betrouwbaar hefgereedschap nodig is. Gangbare belastingswaarden zijn onder meer 0,8T, 1T, 1,5T en 2T, en elke laag vereist een draadstang met een proportioneel grotere diameter, treksterkte en schroefdraadprecisie. Een zwaardere krik betekent een dikkere, langere vijzelbout – er is geen kortere weg om deze technische realiteit te omzeilen.
Draadstandaarden die er toe doen: Stub Acme, trapeziumvormig en metrisch
De draadvorm is misschien wel de meest consequente ontwerpbeslissing bij elke hefboombout. De draad moet cyclus na cyclus enorme druk- en trekbelastingen overbrengen, terwijl het weerstand biedt aan slijtage en de dimensionele stabiliteit behoudt. Drie draadsystemen domineren de wereldmarkt:
- Stub Acme (ANSI/ASME B1.8): De 1/2-10 Stub Acme is veruit de meest voorkomende draadspecificatie die wordt gebruikt in schaarkrikken in Noord-Amerika en de exportmarkt. Vergeleken met een standaard Acme-profiel heeft de stompvariant een geringere draaddiepte, waardoor de draadworteldoorsnede groter wordt en de weerstand tegen strippen onder schokbelastingen wordt verbeterd. De 5/8"-8 Stub Acme wordt gebruikt in vijzels met een hogere capaciteit. Acme-schroeven met dubbele draad verhogen de hefsnelheid verder en zijn standaard in zware industriële toepassingen.
- Trapeziumvormige schroefdraad (GB/T 5796 / DIN 103): Trapeziumvormige schroefdraden zoals Tr 16×2, Tr 14×2 en Tr 18×3 worden op grote schaal toegepast op de Europese en Aziatische jack-markten en bieden een efficiënte belastingoverdracht en zijn eenvoudig te vervaardigen met rollend materieel.
- Ronde draad (DIN 405): Profielen zoals RD 16×2 en RD 18×1/8 zijn te vinden in gespecialiseerde vijzels waar schokbestendigheid en vuiltolerantie prioriteiten zijn, omdat de afgeronde wortelgeometrie de spanningsconcentraties vermindert.
- Standaard metrisch (M12, M14): Conventionele metrische schroefdraden blijven kosteneffectief voor lichtere vijzels en vervangingen op de binnenlandse aftermarket, hoewel ze minder efficiënt zijn onder aanhoudende hoge belastingen.
Het selecteren van de juiste draadvorm is niet alleen maar een specificatieoefening; het bepaalt rechtstreeks of een krik jarenlang soepel zal werken of binnen een paar keer gebruik speling, geluid en uiteindelijk falen zal ontwikkelen.
Materiaal en proces: van ruw staal tot afgewerkte draadstang

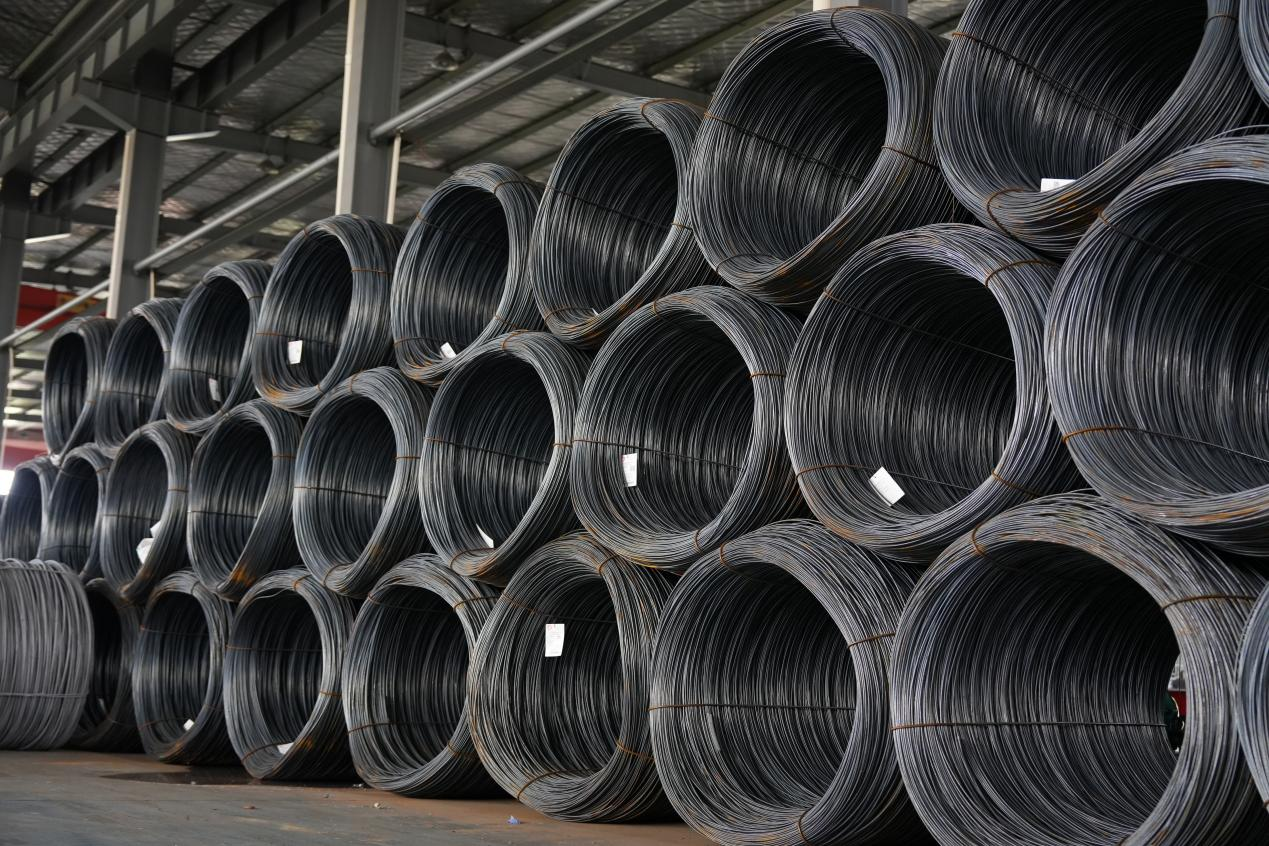

Premium stelbouten beginnen met medium-koolstof of gelegeerd staal: kwaliteiten zoals 45#, 35K en 45K leveren de basishardheid en ductiliteit die vereist is voor jack-toepassingen, terwijl legeringskwaliteiten zoals 40Cr en 35CrMo worden gespecificeerd voor hoge belasting of veiligheidskritische jacks waarbij de vloeigrens en weerstand tegen vermoeiing de standaard limieten van koolstofstaal moeten overschrijden. Deze selecties zorgen ervoor dat zowel de trekkracht als de torsiespanning tijdens het heffen ruim binnen de veilige operationele marges vallen – sleutelfactoren die zijn geverifieerd via heftests en drukproeven.

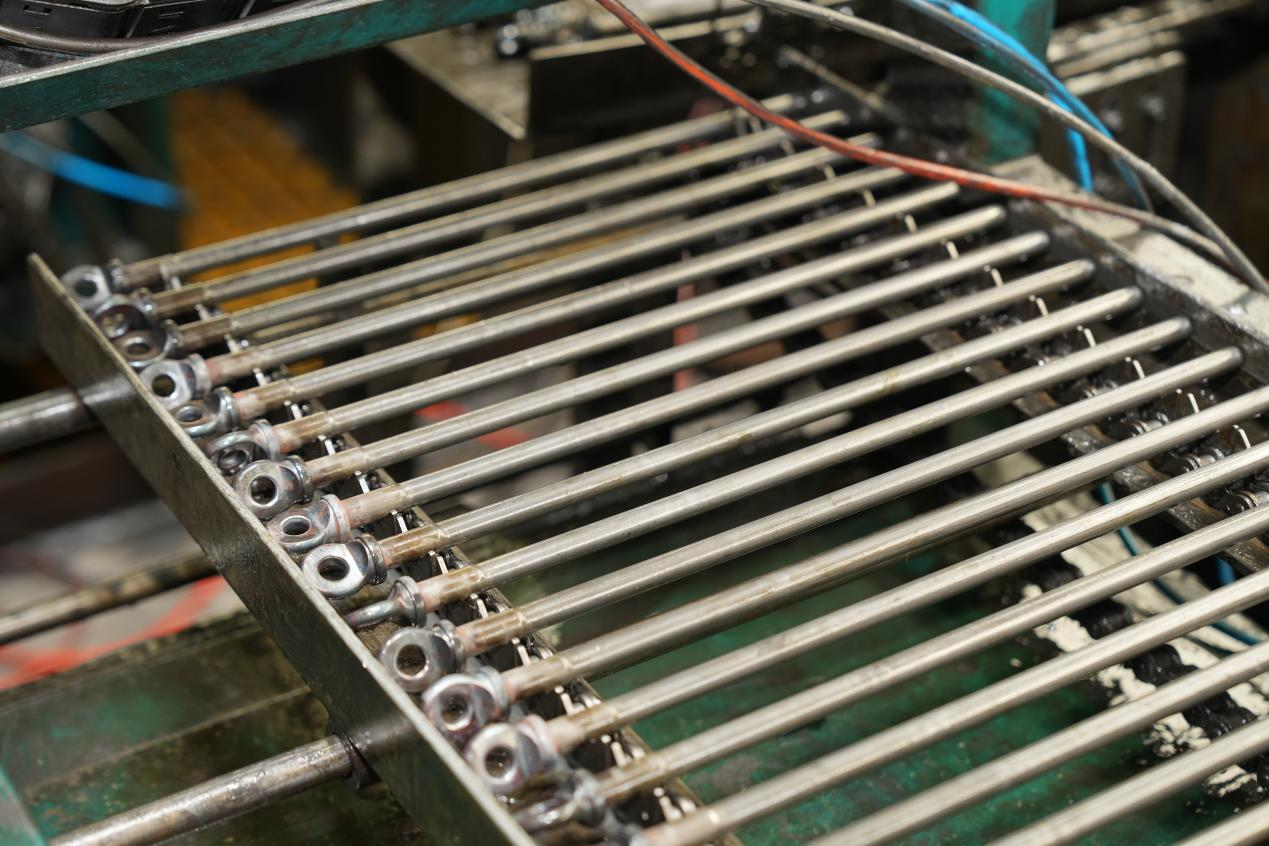

De productievolgorde voor een typische stelbout verloopt: beitsen en fosfateren van grondstoffen → sferoïdiserend gloeien → gritstralen en draadtrekken → rechttrekken en knippen → koude kop of heet smeden → draadwalsen (van M8 tot en met M60) → oppervlaktebehandeling. Voor draadstangen kleiner dan 500 mm heeft koude kop de voorkeur omdat dit nauwere maattoleranties en een superieure oppervlakteafwerking oplevert in vergelijking met warmgesmede equivalenten. Langere staven vereisen vaak heet smeden gevolgd door CNC-afwerking.
Oppervlaktebescherming rondt het proces af. Verzinken is standaard voor algemene aftermarket-kriks voor auto's, terwijl fosfaatcoating in combinatie met roestwerende olie wordt gebruikt waar de krik langdurig buiten of in vochtige omgevingen te zien zal zijn. Beide behandelingen worden intern toegepast in de geïntegreerde productiefaciliteit van Soverchannel Industrial.
ASTM A193 en andere normen die kwaliteitsbevestigingsmiddelen definiëren
Kopers sourcing groothandel bevestigingsmiddelen voor krikconstructies moet veel aandacht worden besteed aan materiaalcertificeringen. ASTM A193 is een algemeen erkende Amerikaanse norm voor boutmaterialen van gelegeerd staal en roestvrij staal die bedoeld zijn voor gebruik bij hoge temperaturen of hoge druk – en het beoordelingssysteem (B7, B8, enz.) biedt een betrouwbaar vocabulaire voor het communiceren van vereisten op het gebied van mechanische eigenschappen in de mondiale toeleveringsketens. Hoewel ASTM A193 vaker wordt aangehaald voor tapeinden die worden gebruikt in drukvaten en flensverbindingen, heeft de invloed ervan op de specificatiecultuur van bevestigingsmiddelen het tot een nuttig referentiemateriaal gemaakt, zelfs in discussies over de aanschaf van auto's en industriële kriks.
Naast ASTM moet bij de aanschaf van vijzelbouten het volgende worden geverifieerd:
- Draadtolerantieklasse (bijv. 6g voor externe schroefdraden in metrische systemen)
- Hardheidsbereik (typisch 28–34 HRC voor stelbouten van middenkoolstoflegering)
- Rechtheidstolerantie over de volledige aslengte
- Adhesie van oppervlaktebehandeling en weerstand tegen zoutsproeien
Gerenommeerde bronfabrieken leveren bij elke zending materiaaltestrapporten (MTR's) en dimensionale inspectierapporten. Als een leverancier deze documenten niet kan aanleveren, is dat ongeacht de prijs een alarmsignaal.
Studs en zeskantbouten in Jack Assembly: ondersteunende rollen die niet kunnen falen
Een schaarkrik is niet zomaar een draadstang, het is een geheel van in elkaar grijpende componenten hengsten and zeskantige bouten bij de scharnierpunten zijn net zo belangrijk als de centrale stelbout. Deze draaibevestigingen moeten zowel dynamische schuifbelastingen als buigmomenten absorberen telkens wanneer de krik onder belasting wordt aangezwengeld. Ondermaatse of laagwaardige draaibouten zijn een veelvoorkomend faalpunt bij goedkope schaarkrikken, waardoor de armen gaan wiebelen, de krik gaat leunen of, in extreme gevallen, het geheel instort.
Soverchannel Industrial levert draaibouten en zeskantbouten als gecoördineerde componenten naast onze lijn vijzelbouten, waardoor schroefdraadcompatibiliteit, een passende oppervlaktebehandeling en een consistente mechanische kwaliteit voor de gehele set bevestigingsmiddelen worden gegarandeerd. Dit is een van de belangrijkste voordelen van inkoop bij een bron fabriek met verticale productiemogelijkheden in plaats van het samenstellen van een stuklijst van meerdere niet-verbonden leveranciers.
Groothandel in bevestigingsmiddelen van een bronfabriek: waarom dit belangrijk is voor OEM's en distributeurs
Voor krikfabrikanten, distributeurs van auto-onderdelen en MRO-groothandelaren, inkoop van vijzelbouten en bijbehorende bevestigingsmiddelen uit een verticaal geïntegreerd bron fabriek levert drie concrete voordelen op. Ten eerste: kostenbeheersing: het elimineren van opslagen voor handelsbedrijven en het verminderen van het aantal leveranciersrelaties drukt direct de landkosten, wat van belang is als er op grote schaal wordt geconcurreerd op het gebied van groothandelsprijzen voor bevestigingsmiddelen. Ten tweede, specificatieflexibiliteit: een fabriek met eigen draadwalsapparatuur (voor M8-M60), koude koplijnen, hoogfrequente vormpersen en CNC-afwerkingsmogelijkheden kan aangepaste draadprofielen, niet-standaard aslengtes en gepatenteerde oppervlaktebehandelingen accommoderen waar kant-en-klare distributeurs eenvoudigweg niet aan kunnen tippen. Ten derde, kwaliteitsverantwoordelijkheid: wanneer één enkele faciliteit de inspectie, het vormen, het draadsnijden en de oppervlaktebehandeling van grondstoffen controleert, is de traceerbaarheid ondubbelzinnig – een noodzaak voor onderdelen van autokwaliteit die onderworpen zijn aan veiligheidsgerelateerde terugroepingen of veldaudits.
Soverchannel Industrial CO.,Ltd. exploiteert precies dit soort geïntegreerde faciliteiten, met een productiecapaciteit die het volledige scala aan hierboven beschreven typen stelbouten en bevestigingsmiddelen omvat. Wij verwelkomen vragen van OEM-scharenfabrikanten, groothandelsdistributeurs van bevestigingsmiddelen en kopers op de aftermarket in de auto-industrie die op zoek zijn naar een betrouwbare, transparante en specificatie-geschikte leveringspartner.
Het selecteren van de juiste Jack Bolt: een praktische checklist
Bij het specificeren of aanschaffen van een krik voor een schaarkriktoepassing moeten de volgende parameters worden bevestigd voordat een bestelling wordt geplaatst:
| Parameter | Typisch bereik / opties | Impact |
|---|---|---|
| Belastbaarheid van de krik | 0,8T / 1T / 1,5T / 2T | Bepaalt de minimale asdiameter en materiaalkwaliteit |
| Draadvorm | 1/2-10 Stub Acme, Tr16×2, M14, RD16×2 | Regelt de belastingsefficiëntie, slijtagesnelheid en naleving van regionale standaarden |
| Schachtlengte | 300–800 mm | Moet overeenkomen met het reisbereik van de krik; langere staven vereisen rechtheidscontrole |
| Materiaalkwaliteit | 45#, 40Cr, 35CrMo | Heeft een directe invloed op de trek- en vloeigrens onder voertuigbelasting |
| Oppervlaktebehandeling | Verzinken / Fosfaatolie | Corrosiebescherming voor de verwachte levensduur |
| Productieproces | Koude koers (≤500 mm) / Heet smeden | Maatprecisie en oppervlakteafwerking |
Het afstemmen van elke parameter op de daadwerkelijke onderhoudsbehoefte – in plaats van standaard de goedkoopste beschikbare optie te kiezen – is wat een krik die een vermoeidheidstest van 50.000 cycli doorstaat onderscheidt van een krik die het langs de weg begeeft.
Conclusie
De jackbolt is geen handelsartikel. Of het nu een 1/2-10 Stub Acme-profiel heeft voor een schaarkrik op de Amerikaanse markt, een trapeziumvormige draad voor een Europese OEM-assemblage of een aangepaste specificatie voor een zware industriële lift: het ontwerp, het materiaal, de draadvorm en de oppervlaktebehandeling bepalen samen of het product onder reële omstandigheden slaagt of faalt. Soverchannel Industrial CO.,Ltd. brengt meer dan tien jaar toegewijde ervaring met zich mee in de productie van bouten en groothandel in bevestigingsmiddelen, met volledige procescontrole vanaf de grondstof tot de eindinspectie. Wij nodigen u uit om contact op te nemen met ons team om uw specificaties te bespreken, monsters aan te vragen of ons fabrieksauditproces te verkennen.
