I. Common Thread -symbolen
①NPT (nationale pijpdraad): een standaard Amerikaanse taps toelopende pijpdraad met een draadhoek van 60 °, die vaak wordt gebruikt voor toepassingen voor algemene doeleinden.
②PT (Britse standaard taps toelopende pijpdraad): een 55 ° draadhoek taps toelopende draad veel gebruikt voor afdichtingen. Britse pijpdraden zijn fijne draden om de sterkte te behouden, omdat diepere grove draden de buitendiameter van de pijp verzwakken.
③PF (parallelle pijpdraad): een rechtdraadstype dat wordt gebruikt in pijpverbindingen.
④G (Whitworth Pipe-draad): een 55 ° niet-threaded afdichtingsdraad in de familie Whitworth. "G" vertegenwoordigt cilindrische pijpdraden, waarbij de 55 ° en 60 ° variaties zijn gebaseerd op specifieke functionele toepassingen.
⑤ZG (taps toelopende pijpdraad): een conisch draadtype dat vaak wordt aangetroffen in waterpijpfittingen, voorheen aangeduid als RC in oudere Chinese nationale normen.
⑥ METRISCHE vs. inch -schroefdraden: het sleutelverschil is representatie - METRISCHE DRAADS GEBRUIK VOORDAG (afstand tussen schroefdraden), terwijl Amerikaanse en Britse draden worden gedefinieerd door draden per inch (TPI). Metrische schroefdraden hebben een gelijkzijds profiel van 60 °, Britse draden een 55 ° gelijkbenig profiel en Amerikaanse draden een 60 ° -profiel. Metrische threads worden gemeten in millimeters, terwijl Britse en Amerikaanse draden imperiale eenheden volgen.
⑦pipe -schroefdraden: voornamelijk gebruikt in pijpleidingverbindingen, waardoor een strakke pasvorm tussen interne en externe schroefdraden wordt gewaarborgd. Beschikbaar in zowel rechte als taps toelopende vormen, verwijst de nominale diameter naar de grootte van de pijpleiding, met de werkelijke draad -hoofddiameter die deze nominale grootte overschrijdt.
⑧Nominale diameters (bijv. 1/4, 1/2, 1/8 inch): deze waarden geven de draadgrootte aan in het Britse standaardsysteem, gemeten in inches.
II. Draadnormen in verschillende landen
Unified Inch Thread Standard veel aangenomen in inch-gebaseerde landen, dit draadsysteem omvat drie series: grove thread (UNC), Fine Thread (UNF) en extra fijne thread (UNFF), met een extra constante pitch-serie (VN).
Markeringsmethode: Draaddiameter - Draden per inch - seriecode - Nauwkeurigheidsgraad.
Voorbeelden:
Grove thread: 3/8–16unc - 2a
Fijne thread: 3/8–24unf - 2a
Extra fijne draad: 3/8–32unff - 2a
Constante toonhoogte: 3/8–20un - 2a
Het eerste nummer (bijv. 3/8) vertegenwoordigt de hoofddiameter van de thread in inches, die omzet in metriek door te vermenigvuldigen met 25,4 (bijv. 3/8 × 25.4 = 9.525 mm).
Het tweede nummer vertegenwoordigt het aantal threads per inch.
De seriecodes (UNC, UNF, UNFF, Un) definiëren threadtypen.
De laatste twee tekens (bijv. 2a) geven de draadnauwkeurigheidscijfer aan.
Conversie van 55 ° parallelle pijpdraden afkomstig van de inch-gebaseerde serie, deze schroefdraden worden wereldwijd veel gebruikt voor het transport van vloeistoffen, gassen en elektrische bedradingsverbindingen. Verschillende landen gebruiken echter verschillende benamingen, die moeten worden omgezet volgens de internationale vergelijkingstabellen.
Conversie van 55 ° taps toelopende buisdraden Deze schroefdraden hebben een draadhoek van 55 ° met een 1:16 taps toelopende verhouding. Ze worden wereldwijd veel gebruikt, maar elk land heeft verschillende benamingen, waarnaar kan worden verwezen in de overeenkomstige conversietabel.
Conversie van 60 ° taps toelopende pijpdraden met een draadhoek van 60 ° en een 1:16 taps toelopende verhouding, deze pijpdraden worden gebruikt in de Chinese machinegereedschapsindustrie, evenals in de VS en de voormalige Sovjetunie. China heeft ze oorspronkelijk aangeduid als "K", later veranderd in "Z" en voldoet nu aan de "NPT" -standaard. Referentietabellen bieden cross-nationale aanduiding equivalenten.
Conversie van 55 ° trapeziumvormige draden Deze schroefdraden hebben een profiel van 30 ° en zijn internationaal verenigd. Hun aanduiding blijft consistent in verschillende landen.
II. Draadnormen in verschillende landen
1. Ongegooide inch draadstandaard
Dit draadsysteem is veel aangenomen in op inch gebaseerde landen en bevat drie series: grove thread (UNC), Fine Thread (UNF) en extra fijne thread (UNFF), met een extra constante pitch-serie (UN).
Markeringsmethode: Draaddiameter - Draden per inch - seriecode - Nauwkeurigheidsgraad.
Voorbeelden:
Grove thread: 3/8–16unc - 2a
Fijne thread: 3/8–24unf - 2a
Extra fijne draad: 3/8–32unff - 2a
Constante toonhoogte: 3/8–20un - 2a
Het eerste nummer (bijv. 3/8) vertegenwoordigt de hoofddiameter van de thread in inches, die omzet in metriek door te vermenigvuldigen met 25,4 (bijv. 3/8 × 25.4 = 9.525 mm).
Het tweede nummer vertegenwoordigt het aantal threads per inch.
De seriecodes (UNC, UNF, UNFF, Un) definiëren threadtypen.
De laatste twee tekens (bijv. 2a) geven de draadnauwkeurigheidscijfer aan.
2. Conversie van 55 ° parallelle pijpdraden
Afkomstig van de inch-gebaseerde serie, worden deze threads wereldwijd veel gebruikt voor het transport van vloeistoffen, gassen en elektrische bedradingsverbindingen. Verschillende landen gebruiken echter verschillende benamingen, die moeten worden omgezet volgens de internationale vergelijkingstabellen.
| Land | Code |
| China | G |
| Japan | G 、 PF |
| Brittannië | BSP 、 BSPP |
| Frankrijk | G |
| Duitsland | R （Interne thread） 、 k （Externe thread） |
| Sovjetunie | G 、 tpуachten |
| ISO | RP |
3. Conversie van 55 ° taps toelopende pijpdraden
Deze draden hebben een draadhoek van 55 ° met een verhouding van 1:16 taps toelopende. Ze worden wereldwijd veel gebruikt, maar elk land heeft verschillende benamingen, waarnaar kan worden verwezen in de overeenkomstige conversietabel.
| Land | Code |
| China | Zg 、 r （ Externe draad ） |
| Brittannië | BSPT 、 R （ Externe draad ） 、 RC （ Interne draad ） |
| Frankrijk | G( Externe draad ),R( Externe draad ） |
| Duitsland | R( Externe draad ） |
| Japan | Pt 、 r |
| ISO | R( Externe draad ） 、 RC （ Interne draad ） |
4. Conversie van 60 ° taps toelopende buisdraden
Met een draadhoek van 60 ° en een taps toelating van 1:16 worden deze pijpdraden gebruikt in de Chinese machinetoolindustrie, evenals in de VS en de voormalige Sovjetunie. China heeft ze oorspronkelijk aangeduid als "K", later veranderd in "Z" en voldoet nu aan de "NPT" -standaard. Referentietabellen bieden cross-nationale aanduiding equivalenten.
| Land | Code |
| China | Z （oud） NPT （nieuw） |
| VS | NPT |
| Sovjetunie | B |
5. Conversie van 55 ° trapeziumvormige draden
Deze threads hebben een profiel van 30 ° en zijn internationaal verenigd. Hun aanduiding blijft consistent in verschillende landen.
| Land | Code |
| China | T( Oud ） TR （ Nieuw ） |
| ISO | TR |
| Duitsland | TR |
| Sovjetunie | TR |

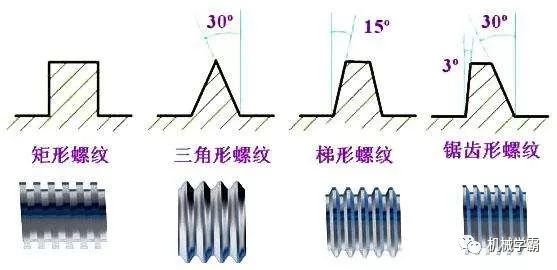

Iii. Draadclassificatie
Afhankelijk van het gebruik van threads kunnen ze worden verdeeld in:
1. Internationaal metrisch draadsysteem
De thread aangenomen door onze nationale standaard -CNS. De bovenkant van de draad is plat, gemakkelijk te draaien en de onderkant van de draad is boogvormig om de sterkte van de draad te vergroten. De draadhoek is 60 graden en de specificatie wordt weergegeven door M. metrische threads kunnen worden onderverdeeld in grove en fijne toonhoogte. De weergave is zoals M8x1.25. (M: Code, 8: Nominale diameter, 1,25: toonhoogte).
2. American Standard Thread
De bovenste en wortel van de draad zijn beide plat en de sterkte is beter. De draadhoek is ook 60 graden en de specificatie wordt weergegeven door het aantal tanden per inch. Dit type thread kan worden onderverdeeld in drie niveaus: grove toonhoogte (NC); Fijne toonhoogte (NF); Extra fijne toonhoogte (NEF). De weergave is zoals 1/2-10NC. (1/2: buitendiameter; 10: aantal tanden per inch; NC -code).
3. Unified Thread
Gezamenlijk ontwikkeld door de Verenigde Staten, het Verenigd Koninkrijk en Canada, is het de meest gebruikte Britse draad.
De draadhoek is ook 60 graden en de specificatie wordt uitgedrukt in het aantal tanden per inch. Dit type thread kan worden onderverdeeld in grove draad (UNC), fijne draad (UNF) en extra fijne draad (UNEF). De weergave is 1/2-10unc. (1/2: buitendiameter; 10: aantal tanden per inch; UNC -code).
4. Sharp V -draad
De bovenkant en de wortel zijn beide puntig, met zwakke sterkte, en het wordt niet vaak gebruikt. De draadhoek is 60 graden.
5. Whitworth -draad
De thread aangenomen door de British National Standard. De draadhoek is 55 graden en het symbool is "W". Geschikt voor rollende productie. De weergave is W1/2-10 (1/2: buitendiameter; 10: aantal tanden per inch; w code).
6. Knuckle -draad
Het is een standaarddraad ingesteld door Duits DIN. Het is geschikt voor het verbinden van gloeilampen en rubberen slangen. Het symbool is "RD".
7. Pijpdraad
Het is een draad die wordt gebruikt om lekkage te voorkomen en wordt vaak gebruikt om gas- of vloeibare buisfittingen aan te sluiten. De draadhoek is 55 graden. Het kan worden onderverdeeld in rechte pijpdraden met de code "P.S., N.P.S." en schuine pijpdraden met de code "N.P.T.". De taps toelopen is 1:16, dat wil zeggen 3/4 inch per voet.
8. Square draad
Het heeft een hoge transmissie -efficiëntie, de tweede alleen voor baldraden, maar het kan niet worden aangepast met moeren na slijtage, wat het nadeel is. Het wordt over het algemeen gebruikt voor schroeven in vises en draden van kranen.

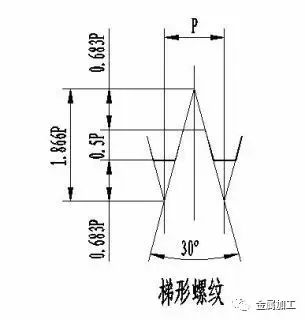

9. trapeziumvormige draad
Het wordt ook Acme -thread genoemd. De transmissie -efficiëntie is iets lager dan die van vierkante schroefdraden, maar het kan na slijtage worden aangepast met moeren. De metrische draadhoek is 30 graden en de imperiale draadhoek is 29 graden. Over het algemeen gebruikt voor de loodschroef van draaibanken. Het symbool is "TR".
10. Buttress draad
Ook bekend als Bevel-thread, het is alleen geschikt voor transmissie met één richting. Zoals schroefjacks, drukkers, enz. Het symbool is "BU".
11. Ball -draad
Het is de thread met de beste transmissie -efficiëntie. Het is moeilijk te produceren en heeft een zeer hoge kosten. Het wordt gebruikt in precisiemachines. Zoals de loodschroef van CNC -machinegereedschap.
Indicatie van Britse bouten
LH 2N 5/8 × 3 - 13unc -2a
(1) LH is linksafdraad (RH is rechterhand, die kan worden weggelaten).
(2) 2n Double-Thread thread.
(3) 5/8 Britse draad, buitendiameter 5/8 ".
(4) 3 boutlengte 3 ".
(5) 13 draad heeft 13 tanden per inch.
(6) UNC Unified Standard Thread grove toonhoogte.
(7) 2e niveau pasvorm, externe draad (3: strakke pasvorm; 2: gemiddelde pasvorm; 1: losse pasvorm) A: externe draad (kan worden weggelaten), B: interne draad.
Imperiale draad
De grootte van een imperiale draad wordt meestal uitgedrukt als het aantal schroefdraden per inch draadlengte, aangeduid als "schroefdraden per inch", wat precies de wederzijdse van de toonhoogte is. Een draad met 8 schroefdraden per inch heeft bijvoorbeeld een toonhoogte van 1/8 inch.
