Vraag drie leveranciers van bevestigingsmiddelen naar "A307 klasse C ankerbouten" en u krijgt meestal drie verschillende antwoorden. Eén citeert gebogen staven met A36-plaatcertificaten, één citeert ASTM F1554 Graad 36, en één zegt dat klasse C al twintig jaar niet meer bestaat. Ze hebben alle drie gedeeltelijk gelijk, en in de kloof daartussen ontstaan afgewezen zendingen.
De korte versie: ASTM A307 dekt nog steeds bouten en tapeinden met een laag koolstofgehalte met een minimale treksterkte van 60 ksi, maar klasse C, de kwaliteit voor gebogen of rechte ankerbouten zonder kop, werd verwijderd in de herziening van 2002 en de vereisten zijn verplaatst naar ASTM F1554 klasse 36. Als op een tekening nog steeds 'A307 klasse C ankerbout' staat, is het conforme antwoord vandaag F1554 klasse 36 en moet de tekening worden gecorrigeerd vóór de aankooporder wordt vrijgegeven.
Wat volgt is wat de A307 feitelijk controleert, waar het eindigt en de hogere klassen beginnen, en de bestel-, inspectie- en installatiedetails die ervoor zorgen dat koolstofarme ankerbouten op de basisplaat blijven zitten.
A307 is geschreven als een specificatie van mechanische eigenschappen, niet als een chemiespecificatie. Die ene beslissing verklaart zowel het kostenvoordeel als de beperkingen ervan.
Wat de A307 is, doet er niet zoveel toe. Het is geen vervanging voor ASTM A193 B7 bij flensverbindingen en verbindingen bij hoge temperaturen, noch voor ASTM A320L7 bij toepassingen bij lage temperaturen, die beide bestaan uit gehard en getemperd gelegeerd staal met een minimale treksterkte van ongeveer 125 ksi. Het is ook niet toegestaan bij voorgespannen of slipkritische verbindingen, waarvoor ASTM F3125 A325- of A490-bouten met gedocumenteerde voorspanningscontrole vereist zijn.
De meeste koolstofarme zeskantige materialen worden vermeld op basis van geometrie en afwerking in plaats van op soortnaam. Een verzinkte zeskantbout van koolstofstaal met de juiste maat en schroefdraad behoort tot dezelfde mechanische familie, maar de kwaliteitsclaim moet worden bewezen door het fabriekscertificaat, nooit door de cataloguspagina.
M6×100 gegalvaniseerde koolstofstalen zeskantbouten Een metrische zeskantbout van gegalvaniseerd koolstofstaal, M6×100; nuttig waar geometrie en afwerking zijn gespecificeerd, waarbij de kwaliteit wordt bevestigd door een freescertificaat. Bekijk Product → Dat laatste punt zorgt voor echte aankoopfouten. Een tekening waarin A307 klasse C wordt genoemd, vraagt om een klasse die de specificatie niet langer bevat, en leveranciers gaan hier op drie manieren mee om: ze verzenden F1554 klasse 36 en markeren deze correct, ze verzenden een A36-staaf zonder enige ankerboutcertificering, of ze verzenden wat voor koolstofarme voorraad dan ook op de vloer. Alleen de eerste is verdedigbaar op een project dat geïnspecteerd mag worden.
De F1554 voegt ook toe wat de A307 nooit heeft gehad: een gespecificeerd minimumrendement van 36 ksi, optionele klasse 55 en klasse 105 voor hogere belastingen, dekking voor ankerbouten met en zonder kop, en markeringsregels waarmee de bout ter plaatse kan worden herleid tot de kwaliteit ervan. Voor gebogen ankerbouten in thermisch verzinkte uitvoering is dit de standaard die bij de klus past.
ASTM F1554 thermisch verzinkte ankerbouten Ingebedde ankerbouten voor het bevestigen van structurele componenten aan beton, relevant waar F1554-kwaliteitsmarkering en thermisch verzinkte afwerking moeten worden gecontroleerd aan de hand van projectvereisten. Bekijk Product → In de onderstaande tabel worden de specificaties weergegeven die doorgaans in hetzelfde gesprek voorkomen. Waarden zijn indicatief voor gangbare diameters en moeten worden bevestigd aan de hand van de huidige editie van elke norm.
Trekbereiken zijn indicatief voor het gemeenschappelijke diameterbereik van elke kwaliteit; de controlewaarden en eventuele aanvullende eisen moeten afkomstig zijn uit de huidige specificatie-editie.
Kwaliteit en chemie veroorzaken bijna nooit een afkeuring bij een partij ankerbouten met een laag koolstofgehalte. De fouten clusteren rond een handvol procesdetails die een certificaat alleen niet zal onthullen.
Indicatieve verdeling van routinematige inkomende inspecties van partijen ankerbouten met een laag koolstofgehalte; behandel het als een checklist in plaats van als een benchmark voor de sector.
Draadschade na het buigen is een volgordeprobleem, geen materiaalprobleem: de staaf wordt koud gebogen na het draadsnijden, zonder radiusmeter, en de top wordt vlakker waar de verbinding volledige draadaangrijping nodig heeft. Het ontbreken van een coating betekent meestal dat na het draadsnijden thermisch verzinken is aangebracht zonder opnieuw te tappen, zodat de moer niet naar beneden loopt. Certificeringslacunes zijn het belangrijkst op de A307, omdat de standaard geen mechanische tests van een warmtepartij voor elke zending vereist, waardoor het fabriekscertificaat uw enige traceerbaarheid blijft.
Paal- en bordbasissen domineren omdat de heersende belastingen bescheiden zijn en corrosieweerstand belangrijker is dan trekcapaciteit, dus galvaniseren is bepalend voor de beslissing. Kolombasisplaten zijn het segment waar specificatiefouten zich concentreren: A307 is vaak alleen acceptabel als de ingenieur dit heeft bevestigd, en veel ontwerpen gaan eenvoudigweg over op F1554 om een gedefinieerd vloeipunt te verkrijgen. Houd er rekening mee dat A307-bouten geen bouten voor spanningscontrole zijn, dus de standaardpraktijk voor het installeren van de voorspanning is hierop niet van toepassing.
Bevestig de heersende belasting en omgeving. Als een treksterkte van 60 ksi zonder gespecificeerde rek voldoende is en de verbinding niet is voorgespannen, is A307 een legitieme keuze. Als de verankering is ontworpen op meegevendheid, ga dan naar F1554.
Kies de specificatiefamilie schriftelijk: A307 voor algemene bouten met een laag koolstofgehalte, F1554 voor ankerbouten, A193 B7 of A320 L7 voor druk- en temperatuurservice.
Vergrendel de afwerking: blank, gegalvaniseerd zink, thermisch verzinkt volgens ASTM F2329, of mechanisch zink voor grote volumes. De afwerkingskeuze verandert de schroefdraadpassing, omdat gegalvaniseerde moeren overmaats worden getapt om tegemoet te komen aan de laagdikte.
Definieer de geometrie in cijfers, niet in bijvoeglijke naamwoorden: recht of gebogen, buighoek met tolerantie, buigradius, draadlengte, totale lengte, draadklasse en puntstijl. Rechte ankerstangen worden vaak uit staaf met volledige schroefdraad gesneden, en de staafkwaliteit, en niet de snijbewerking, bepaalt de capaciteit.

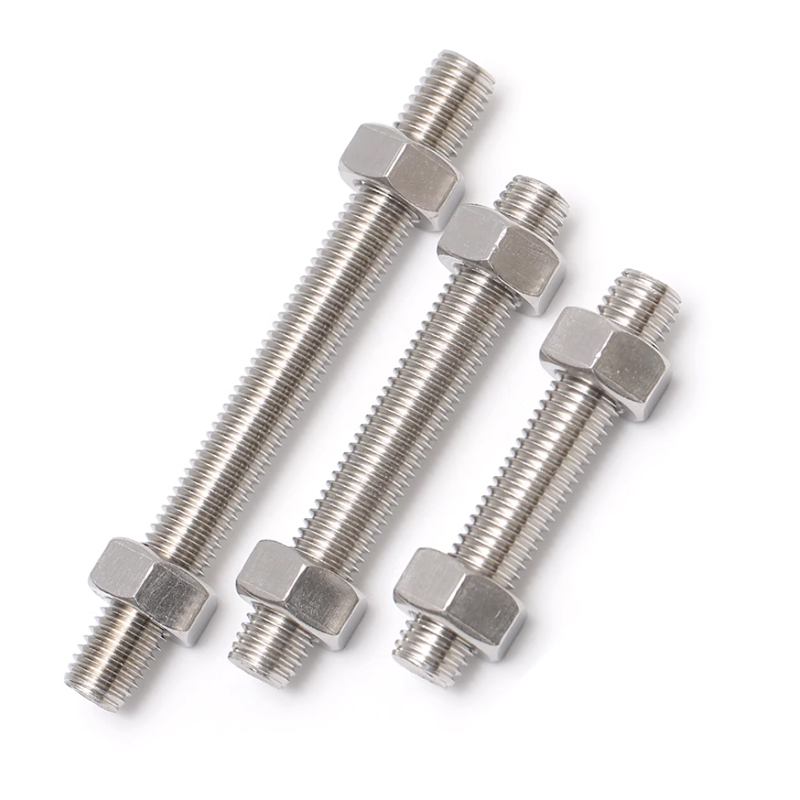

M10×300 klasse 8.8 gegalvaniseerde staven met volledige schroefdraad Een metrische staaf met volledige draad van gegalvaniseerd koolstofstaal, relevant wanneer de lengte en draadgeometrie zijn gedefinieerd en het kwaliteitsbewijs afkomstig moet zijn van fabriekscertificering. Bekijk Product → Vereist vooraf documentatie: een walscertificaat met hittenummer, chemische analyse, trekresultaat en laagdiktemetingen. Op A307 is dit het enige cijferbewijs dat u krijgt.
Inspectie bij aankomst: een proefbuigtest, controle van de ringmaat op klasse 2A-passing, meting van de laagdikte en controles van lengte en rechtheid. Trek het monster uit het midden van de pallet, niet uit de bovenste laag.
Installeer volgens het ontwerp: maak een sjabloon voor de boutgroep, houd de gespecificeerde inbedding vast en stem de sleutelmethode af op het koolstofarme materiaal in plaats van op een koppeltabel met hoge sterkte.
Shanghai Soverchannel Industrial (fasteners-factory.com) produceert standaard en niet-standaard bouten volgens ASTM-, DIN-, ASME- en ISO-normen van koolstofstaal, gelegeerd staal en 304 of 316 roestvrij staal, met een jaarlijkse productie van ongeveer 10.000 ton. De werkplaats draait op koude kop voor lange bouten en koude extrusie in één stap voor niet-standaard geometrieën, wat van belang is voor gebogen ankerbouten en lange draadstangen, waarbij de draadkwaliteit na het vormen het gebruikelijke faalpunt is. Beschikbare afwerkingen zijn onder meer blank, verzinkt, thermisch verzinken, zwart oxide, fosfaat, PTFE en Dacromet.
Als uw ontwerp om een cijfer vraagt, staat de catalogus niet vermeld; de praktische route wel OEM/ODM-ontwikkeling van op maat gemaakte bevestigingsmiddelen , waar de tekening, kwaliteit, afwerking en inspectieplan worden overeengekomen voordat het bewerken begint. Voor een offerte voor F1554 klasse 36 gebogen ankerbouten, A307 klasse A zeskantbouten of staaf met volledige draad, stuur de tekening en het aantal naar ons team en bevestig de cijfermarkering en het certificaatformaat in hetzelfde bericht.
