Een grondplaatploeg op een middelhoog project moet vier ankerbouten plaatsen. Eén gat raakt betonstaal, één bevindt zich dicht bij de rand van een plaat en het derde bevindt zich in een natte ruimte nabij een laadperron. De bouten hebben allemaal dezelfde diameter en kwaliteit, maar het installatierisico is niet hetzelfde. Dat is de eerste les over bouten in beton: het staal is slechts één variabele. Inbedding, gatconditie, randafstand, koppel en corrosiebescherming bepalen of de verbinding zich gedraagt zoals ontworpen.
Kies de ankerfamilie nadat u het belastingspad, de betonconditie en de inspectiemethode hebt gedefinieerd. Begin niet met een boutdiameter en werk achteruit. Ter plaatse gestorte ankers winnen meestal bij een voorspelbare trekbelasting in nieuwbouw; achteraf geïnstalleerde mechanische en zelfklevende ankers winnen bij toegang achteraf. In beide gevallen zijn de randafstand, het reinigen van de gaten en de corrosieklasse niet onderhandelbaar.
Voor kopers en ingenieurs is de praktische vraag niet “welke bout is het sterkst?” Het is “welke bout kan in dit beton worden geïnstalleerd, geïnspecteerd en onderhouden?” Dat onderscheid voorkomt dat projecten uitvallen, kruipproblemen en herbewerking in een laat stadium.
Betonankers zijn onderhevig aan spanning, afschuiving of een combinatie van beide. Spanning trekt de bout weg van het beton; schaar duwt het opzij. Een grondplaat die omhoog staat, kan ankers onder spanning belasten, terwijl een vangrailpaal of uitrustingsslede ze vaak door afschuiving belast. Gecombineerde spanning en afschuiving vereisen interactiecontroles, geen afzonderlijke controles bij elkaar opgeteld.
Ter plaatse gestorte bouten worden geplaatst voordat het beton uithardt. Ze zijn gebruikelijk voor structurele kolommen, machinebases en stalen constructies, omdat het anker in de storting is ingebed en kan worden geïnspecteerd voordat het beton wordt geplaatst. De wisselwerking is coördinatie: ankersjablonen, bevestigingsbouten en leidingconflicten moeten worden opgelost voordat de vrachtwagen arriveert.
ASTM F1554 thermisch verzinkte ankerbout van koolstofstaal Bekijk deze ankerboutoptie voor structurele verankering, met koolstofstalen constructie, thermisch verzinkte afwerking en aanpasbare specificaties en oppervlaktebehandelingen. Bekijk Product → Voor structurele ankerbouten is ASTM F1554 een veel voorkomende specificatiefamilie, met kwaliteiten die verschillende sterkteniveaus dekken. Thermisch verzinken wordt vaak gespecificeerd voor blootgestelde of vochtige omstandigheden, maar de laagdikte en schroefdraadpassing moeten worden gecontroleerd omdat galvaniseren het schroefdraadomhulsel verandert.
Achteraf geïnstalleerde ankers are drilled and set after concrete has cured. Mechanical expansion anchors transfer load through friction and bearing; undercut anchors use a mechanical key beneath the surface; adhesive anchors bond a threaded rod or stud into a cleaned hole. Screw anchors are a separate family and rely on thread engagement in the concrete.
Controleer de verankering, de treksterkte van het beton en de randafstand. Uittrek- en betonkegelfalen gaan vaak vooraf aan staalbreuk.
Controleer het uitwippen, het uitbreken van de randen en het plaatlager. Dunne platen en dichte randen verminderen de capaciteit snel.
Gebruik de interactievergelijking van de ankerfabrikant. Voeg geen trek- en schuifcapaciteiten toe alsof ze onafhankelijk zijn.
De onderstaande vergelijking is een inkoop- en engineeringscherm en geen vervanging voor een projectspecifiek ankerontwerp. De juiste keuze hangt af van het belastinggeval, de betontoestand, de inspectietoegang en het evaluatierapport achter het product.
Ankercapaciteitstabellen kunnen er nauwkeurig uitzien, maar variabelen op de bouwplaats bepalen of de tabel van toepassing is. Inbeddingsdiepte en randafstand zijn zichtbaar; het schoonmaken van gaten, betonvocht en koppeldiscipline zijn dat niet. Het onderstaande staafdiagram is een illustratieve gevoeligheidsindex voor veel voorkomende faalwijzen, en is geen testresultaat.
In de praktijk zijn inbedding en randafstand beslissingen in de ontwerpfase. Gatenreiniging en aandraaimoment zijn veldbeslissingen. Daarom kan een technisch correct anker nog steeds niet door de inspectie komen: het ontwerp ging uit van een schoongemaakt gat en een gekalibreerde momentsleutel, maar de bemanning gebruikte een keer een borstel en raadde het koppel.
De vraag is niet gelijkmatig verdeeld over de ankertypen. De onderstaande mix weerspiegelt typische projectcategorieën die de selectie van concrete ankers stimuleren; het is geen marktonderzoek.
Een herhaalbare reeks voorkomt de meeste ankerproblemen. Het geeft de inkoop ook een duidelijke basis voor het vergelijken van offertes, omdat twee leveranciers dezelfde diameter kunnen aanbieden met zeer verschillende prestatieniveaus.
Voor staal-betonverbindingen waarbij gebruik wordt gemaakt van zeer sterke bouten, bekijk dit hoge sterkte boutinstallatie en testvereisten voordat u de methodeverklaring goedkeurt.
ASTM F1852 A325 Zware zeskantige draaibout Bekijk deze structurele bout met spanningscontrole voor stalen constructies, voorzien van een afgebroken pintail voor visuele bevestiging van de voorspanning en een constructie van gewoon koolstofstaal. Bekijk Product → Voor constructiestaalconstructies worden draaibouten en zware zeskantmoeren vaak als systeem gespecificeerd. Het mengen van componenten uit verschillende batches zonder de compatibiliteit te verifiëren, kan koppel- en schroefdraadpassingsproblemen veroorzaken die alleen tijdens de erectie optreden.
Betonankers zijn niet onderhoudsvrij. Blootliggende ankerbouten in parkeergarages, maritieme locaties en voedselfabrieken moeten periodiek worden geïnspecteerd op corrosie, losse moeren en gescheurd beton rond het anker. Een bout die bij installatie gegalvaniseerd is, kan nog steeds corroderen bij een beschadigde schroefdraad of bij een contactpunt van verschillend metaal.

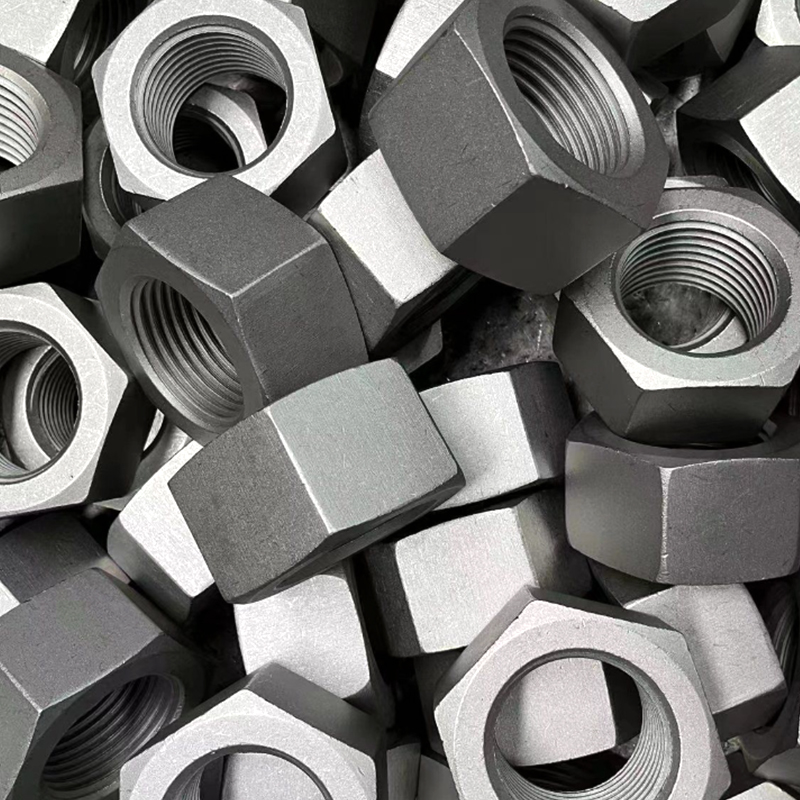

ASTM A194 B7 zwarte zware zeskantmoeren Overweeg deze zware zeskantmoeren om te combineren met bouten van gelegeerd staal B7 in flens- en drukvatverbindingen die bestand zijn tegen hoge temperaturen en hoge druk, waarbij OEM/ODM-aanpassing mogelijk is. Bekijk Product → Voor aangepaste ankerconstructies, OEM/ODM anker- en noppenprogramma's kan de boutkwaliteit, draadlengte, coating en moerpassing uitlijnen voordat het eerste anker wordt verzonden. Die front-end-coördinatie is meestal goedkoper dan het ter plekke oplossen van een schroefdraad- of coating-mismatch.
