Een flensverbinding aan een hogedrukolieleiding faalt niet na een waarschuwing. De druk neemt toe, temperatuurschommelingen, corrosieve media komen in contact met elk oppervlak – en als de bevestiger niet goed presteert, zijn de gevolgen onmiddellijk en ernstig. Dat is de reden waarom ingenieurs en inkoopteams in de olie- en gassector, de petrochemie en de energieopwekking niet naar standaard koolstofstalen draadstangen grijpen bij het specificeren van kritische boutverbindingen. Zij specificeren ASTM A193 klasse B7 draadstangen en tapbouten – en dat doen ze al tientallen jaren, omdat het materiaal elke keer de specificatie verdient.
In dit artikel wordt uitgelegd waarom B7 de standaardkeuze is voor hogedrukbevestigingen, waar het wordt toegepast in de waardeketen van olie en gas, hoe het zich verhoudt tot alternatieve kwaliteiten en wat u moet verifiëren voordat u een bulkinkooporder plaatst.
De meeste industriële draadstangen zijn gemaakt van staal met een laag of middelmatig koolstofgehalte en presteren betrouwbaar in droge omgevingen met gematigde temperaturen: constructieframes, machinesteunen, steunen voor elektrische kabelgoten. Dit zijn omstandigheden waarbij de treksterkte constant is en corrosie beheersbaar is met een zinklaag.
Olie- en gasdiensten zijn in elke dimensie anders. Bronapparatuur, pijpleidingflenzen en bouten van drukvaten werken bij temperaturen die hoger kunnen zijn dan 400 °C. De interne druk in hydrogeneringsreactoren bereikt honderden bar. De media – ruwe olie, procesgassen van raffinaderijen, waterstofsulfide, zure condensaten – vallen voortdurend oppervlakken aan. En het gevolg van het falen van een verbinding is niet een losse plankbeugel; het gaat om een proceslek, een veiligheidsincident of een shutdown die honderdduizenden dollars per dag kost.
Standaard koolstofstaal verliest snel zijn treksterkte boven 200°C, is niet geschikt voor drukvaten en corrodeert snel zonder oppervlaktebescherming die na verloop van tijd verslechtert. Deze beperkingen zijn niet acceptabel bij het boren naar olie en gas. draadstang- en tapeindproducten ontworpen voor veeleisende industriële toepassingen zijn het enige geschikte uitgangspunt voor deze serviceklasse.
ASTM A193 is de geldende specificatie voor boutmaterialen van gelegeerd staal en roestvrij staal voor gebruik bij hoge temperaturen of hoge druk. Kwaliteit B7 is binnen deze specificatie de meest gebruikte kwaliteit. Het duidt een chroom-molybdeen gelegeerd staal aan – meestal AISI 4140 of 4142 – dat is geblust en getemperd om een precieze combinatie van sterkte, taaiheid en hittebestendigheid te bereiken.
Het quench-and-temper-proces is geen optionele afwerking. Het is het mechanisme dat de prestaties van de B7 levert. Door het staal te verwarmen tot de austenisatietemperatuur, het snel af te schrikken in olie of water en vervolgens te temperen bij een gecontroleerde lagere temperatuur wordt de microstructuur verfijnd en wordt de treksterkte, vloeigrens en ductiliteit verleend die de ASTM-norm vereist. Zonder deze behandeling zou hetzelfde gelegeerde staal niet aan de specificaties voldoen.
| Eigendom | Vereiste |
|---|---|
| Treksterkte (min) | 125 ksi / 862 MPa |
| Opbrengststerkte (min) | 105 ksi / 724 MPa |
| Verlenging (min) | 16% |
| Reductie van oppervlakte (min) | 50% |
| Hardheid (max) | 35 HRC / 321 HBW |
| Maximale bedrijfstemperatuur | ~450°C (840°F) |
De maximale hardheid is net zo belangrijk als de minima. De hardheid van de capping bij 35 HRC regelt de gevoeligheid voor waterstofverbrossing en spanningscorrosie – faalwijzen die van belang zijn in omgevingen die waterstof of nat waterstofsulfide bevatten. Voor een volledig overzicht van het specificatiekader, technische richtlijnen voor ASTM A193-classificaties van boutmateriaal biedt nuttige context over cijferdekking en historische achtergrond.

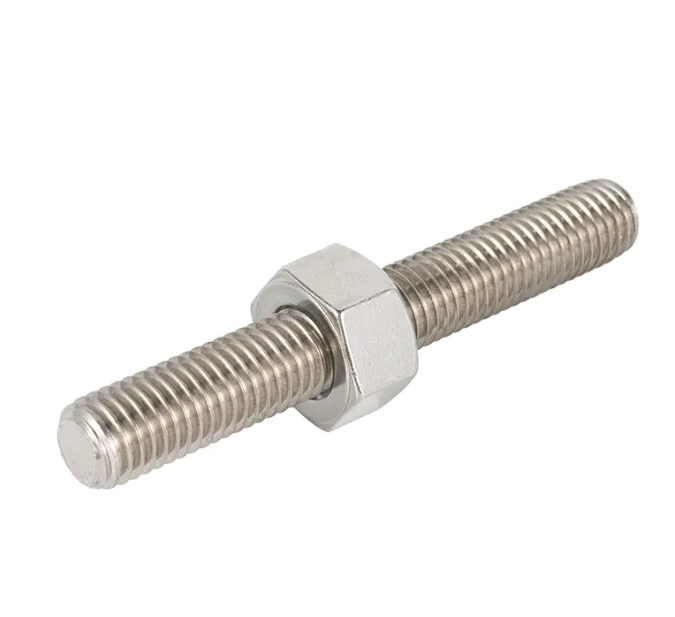

Onze ASTM A193 B7 draadstangen gecertificeerd volgens hogedruk-servicevereisten worden geproduceerd volgens volledige specificatie, met materiaaltestrapporten beschikbaar per productiepartij.
B7-draadstangen en tapbouten komen voor in de hele olie- en gaswaardeketen, van upstream boorapparatuur tot downstream raffinaderijverwerking. De rode draad is altijd dezelfde: hoge druk, verhoogde temperatuur of blootstelling aan agressieve chemicaliën – meestal alle drie tegelijk.
Elke flensverbinding op een hogedrukolie- of gasleiding is een potentieel lekpunt. B7-tapeinden, gecombineerd met ASTM A194 klasse 2H zware zeskantmoeren, vormen het standaard bevestigingssysteem voor ASME B16.5-flenzen in klasse 600, klasse 900 en hoger. De combinatie levert de boutkracht die nodig is om de pakking gelijkmatig op zijn plaats te houden en een afdichting te behouden door middel van druk- en temperatuurwisselingen gedurende de levensduur van de pijpleiding.
Hydrogeneringsreactoren in raffinaderijen werken bij partiële waterstofdrukken die 200 bar of meer kunnen bereiken, bij temperaturen boven 300°C. De bouten die de reactorflenzen afdichten moeten de klemkracht op temperatuur houden zonder kruiprelaxatie waardoor de verbinding zou openen. Het behoud van de vloeisterkte van B7 bij hogere temperaturen – aanzienlijk beter dan standaard koolstofstaal – maakt het tot het materiaal dat is gespecificeerd in de ASME Sectie VIII-scheepscodes voor deze dienst.
Bij de putmond zijn de kerstboomconstructies en de spruitstukverbindingen boutverbindingen die gedurende de gehele productielevensduur van de put tegen de druk in het boorgat moeten bestand zijn. B7-tapeinden bieden de trekcapaciteit voor API 6A- en ASME-gecertificeerde apparatuur, terwijl de dimensionele stabiliteit behouden blijft bij de grote temperatuurschommelingen tussen de omgevingstemperatuur aan het oppervlak en de geproduceerde vloeistoftemperaturen.
Apparatuur voor de opslag en overslag van LNG biedt de tegenovergestelde uitdaging: extreme kou in plaats van hitte. Standaard B7-gelegeerd staal verliest slagvastheid bij temperaturen onder het vriespunt. Daarom vereisen LNG-toepassingen een andere kwaliteit. Voor deze diensten is onze ASTM A320 L7 draadstangen gecertificeerd voor cryogene en lage temperaturen zijn de juiste specificatie – ontworpen volgens de eisen inzake slagvastheid waar B7 niet aan voldoet.
B7 is de juiste keuze voor de meeste hogedrukolie- en gasboutverbindingen, maar is niet voor elke toepassing de juiste keuze. Als u begrijpt wanneer u een variant of alternatief moet specificeren, voorkomt u zowel onderspecificatie als onnodige kosten.
A354 klasse BD heeft een hogere treksterkte dan B7 – minimaal ongeveer 150 ksi versus 125 ksi – en is de standaard voor autochassis en zware structurele toepassingen bij omgevingstemperaturen. Het belangrijkste onderscheid is hittebestendigheid. B7 behoudt een betekenisvolle sterkte tot ongeveer 450°C; Graad 8 gelegeerd staal niet. Voor olie- en gasflenstoepassingen bij verhoogde temperaturen is B7 de juiste specificatie, ongeacht de vergelijking van de treksterkte. Klasse 8 is geschikt voor structurele bouten bij omgevingstemperatuur waarbij maximale statische sterkte de ontwerpbeperking is.
B7M is een variant met een lagere hardheid van dezelfde legering, geproduceerd tot een maximum van 22 HRC in plaats van de 35 HRC van B7. Een lagere hardheid vermindert de gevoeligheid voor sulfidespanningsscheuren (SSC) aanzienlijk in omgevingen die nat waterstofsulfide bevatten - de toestand die in NACE MR0175/ISO 15156 wordt gedefinieerd als 'zure service'. Als de pijpleiding of het vat zure ruwe olie of gas bevat dat H₂S in waterige fase bevat, is B7M de vereiste specificatie, niet standaard B7. De wisselwerking is een lagere trek- en vloeigrens, wat het verbindingsontwerp beïnvloedt. Standaard B7 is niet acceptabel voor zuurservice zoals gespecificeerd; het hardheidsplafond is te hoog.
Voor toepassingen boven het temperatuurplafond van B7 - bepaalde reformreactoren, flenzen van stoomoververhitter en bouten voor energieopwekking bij hoge temperaturen - behoudt ASTM A193 B16 (een chroom-molybdeen-vanadium-legering) zijn sterkte bij temperaturen waarbij B7 begint te ontspannen. B16 brengt een aanzienlijke kostenpremie met zich mee en is een specialistische kwaliteit; bevestig de werkelijke bedrijfstemperatuur aan de hand van de ontwerpcodevereisten voordat u de upgrade uitvoert.
| Rang | Belangrijkste kenmerk | Typische toepassing |
|---|---|---|
| ASTM A193 B7 | Treksterkte 125 ksi, geclassificeerd tot ~450°C | Olie- en gasflenzen, drukvaten, pijpleidingen |
| ASTM A193 B7M | Lagere hardheid, SSC-bestendig | Zure service (H₂S-omgevingen) |
| ASTM A320 L7 | Hoge slagvastheid bij temperaturen onder nul | LNG, cryogene opslag, koude dienst |
| A354 Graad BD (Graad 8) | Treksterkte 150 ksi, alleen omgevingstemperatuur | Constructiestaal, automobielindustrie, zware machines |
| ASTM A193 B16 | Sterktebehoud boven 450°C | Stoomoververhitters, reactoren met zeer hoge temperaturen |
De samenstelling van het gelegeerd staal van B7 biedt uitstekende mechanische prestaties, maar een bescheiden inherente corrosieweerstand. Op offshore-platforms, kustraffinaderijen, chemische verwerkingsomgevingen en elke dienst met cyclische blootstelling aan vocht is oppervlaktebehandeling een primaire factor in het onderhoudsinterval en de totale levensduur van de bevestigingsconstructie.
Dacromet is de specificatiebehandeling voor B7-bouten in veeleisende corrosieomgevingen. De coating – een zink-aluminiumvlokkensysteem op waterbasis, uitgehard bij ongeveer 300°C – biedt volgens gestandaardiseerde tests 500 tot 1.000 uur neutrale zoutsproeibestendigheid en presteert daarmee aanzienlijk beter dan gegalvaniseerd zink. Cruciaal is dat Dacromet wordt toegepast zonder elektrochemische processen, wat betekent dat er geen waterstofabsorptie en geen risico op waterstofverbrossing is. Voor zeer sterke B7-bevestigingsmiddelen waarbij verbrossing een probleem is, is dit van belang. Een filmdikte van 8–12 micron zorgt ervoor dat gecoate schroefdraad binnen de tolerantieklasse blijft zonder de overmaatse schroefdraad die vereist is bij thermisch verzinken.
Een PTFE-laag aangebracht over Dacromet verhelpt het draadwrijvingsprobleem dat koppelverstrooiing veroorzaakt tijdens de installatie van tapbouten met een grote diameter. Een uniforme wrijvingscoëfficiënt over alle tapeinden in een flenspatroon met meerdere bouten is essentieel voor het bereiken van een consistente spanning op de zitting van de pakking - de basis van een lekvrije verbinding. De PTFE-toplaag vermindert ook het risico op vreten op noppen met een grote diameter (M27 en hoger) waar de installatiemomenten hoog zijn.
Gegalvaniseerd zink biedt voldoende bescherming voor B7-staven in gematigde binnen- of beschutte buitenomgevingen. Het is niet gespecificeerd voor offshore-diensten, kustfaciliteiten of omgevingen met chemische spatten. Het belangrijkste voordeel zijn de kosten en beschikbaarheid; voor industriële toepassingen met hoge sterkte voor algemeen gebruik en waarbij de installatieomgeving niet agressief is, is verzinkt B7 de economische keuze.
B7-draadstangen voor service aan geregelde drukapparatuur vereisen documentatie en verificatie die verder gaat dan maatvoering en visuele inspectie. De volgende checklist weerspiegelt de minimale kwaliteitseisen voor inkoop in toepassingen op het gebied van olie en gas, petrochemie en energieopwekking.
Door B7-draadstangen en draadeinden in te kopen bij een fabrikant met geïntegreerde productiemogelijkheden (koude kop, draadwalsen, warmtebehandeling en oppervlaktebehandeling onder één kwaliteitsmanagementsysteem) wordt de traceerbaarheid en batchconsistentie geboden waar kritische servicetoepassingen om vragen. Voor specificaties buiten het standaard commerciële bereik is de productiecapaciteit op maat de bepalende factor of een leverancier daadwerkelijk kan leveren wat de technische specificatie vereist.

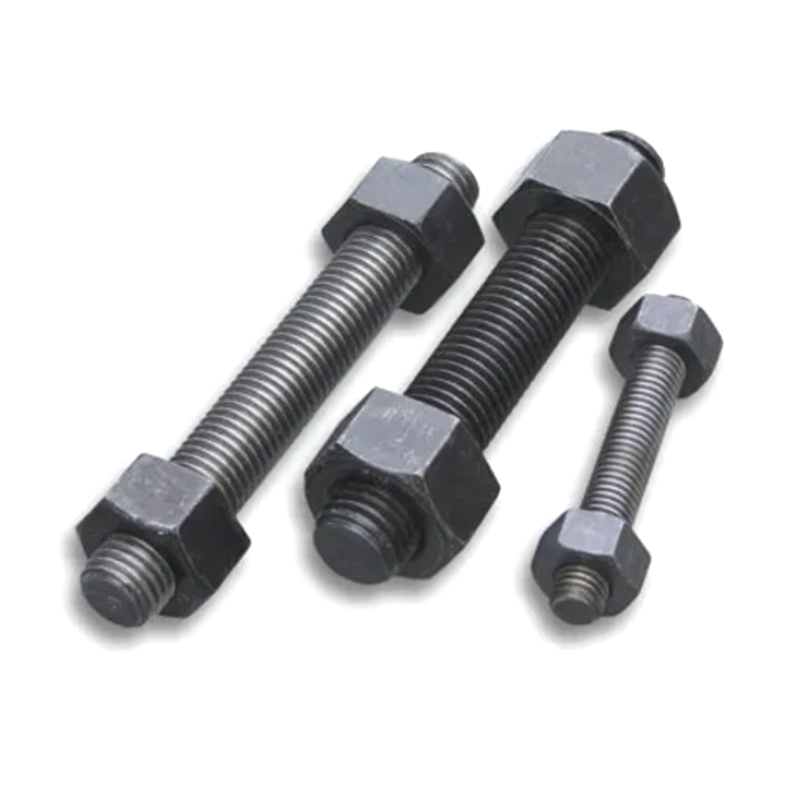

1-8 UNC *5" gelegeerd staal ASTM A193 B7 draadstangen

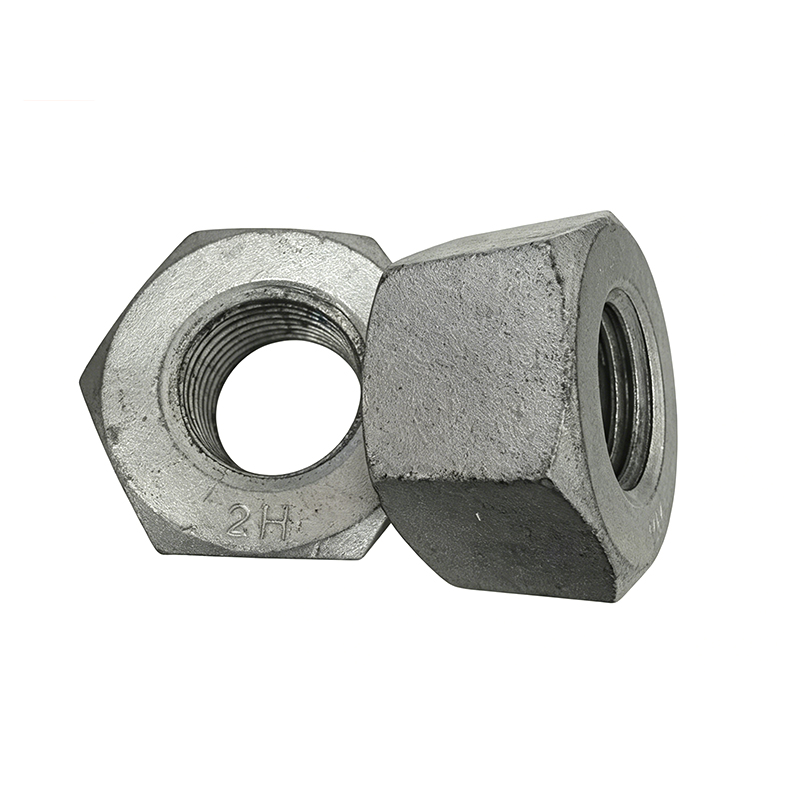

ASTM A194 B7 zwarte zware zeskantmoeren

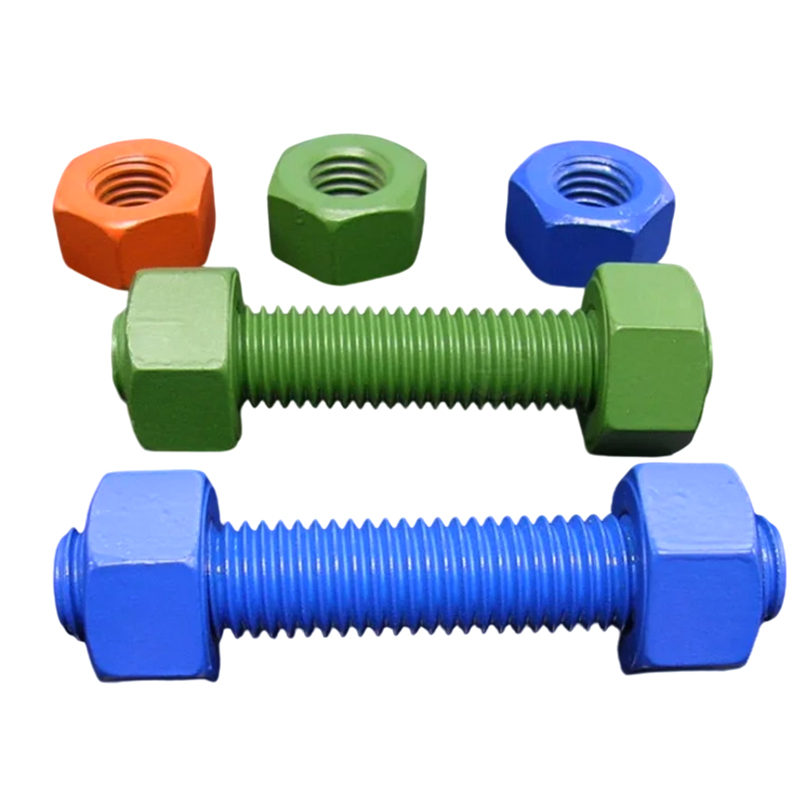

Gelegeerd staal M27*300 PTFE / Dacromet-coating B7 draadstangen

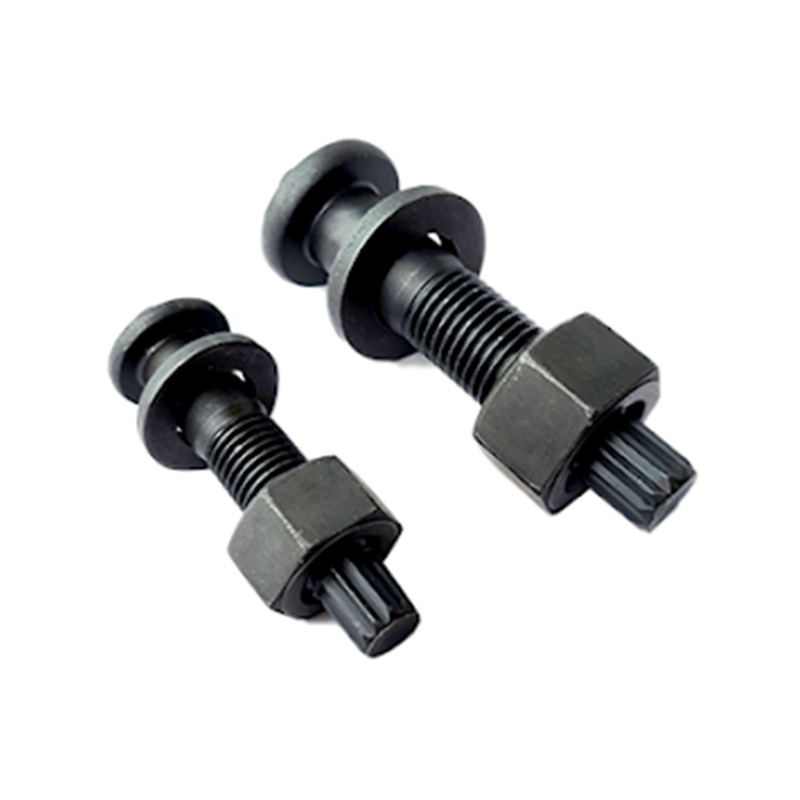

ASTM F2280 A490 Torque breekbout thermisch verzinkt
Gelegeerd staal Black Oxide verlengde schouderschroef ISO 7379

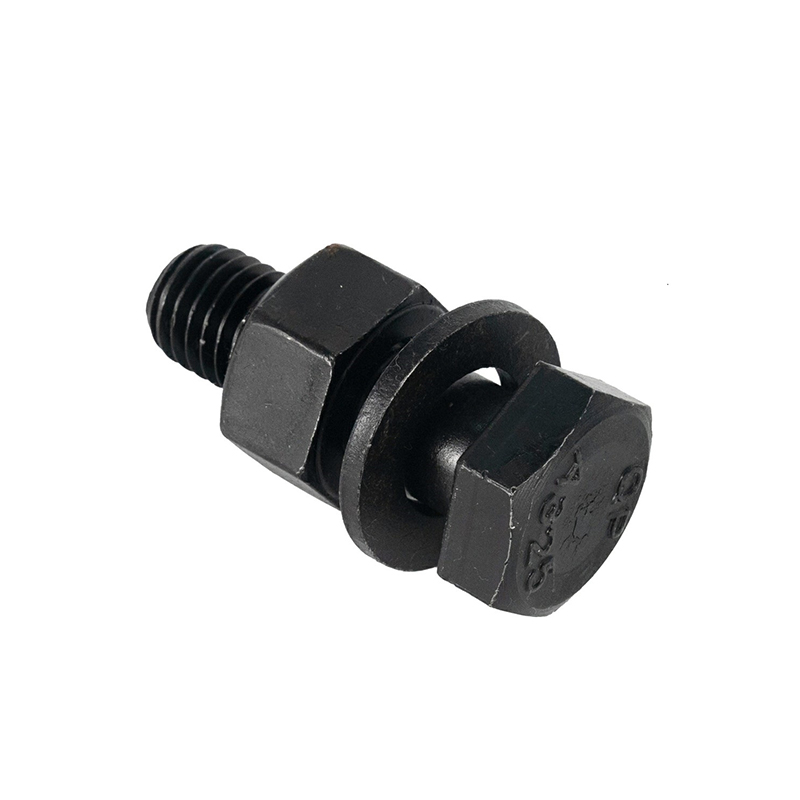

ASTM F1852 A325 Zware zeskant afdraaibout Gewoon koolstofstaal
