Moeren en veerringen: selectiegids voor typen, materialen en anti-vibratie

Een bout die door trillingen losraakt, kondigt zichzelf niet aan. Het mislukt eenvoudigweg – geleidelijk, en dan allemaal in één keer. Voor ingenieurs die bevestigingssystemen in motoren, voertuigframes, ventilatorbehuizingen en industriële machines specificeren, is de combinatie van moeren en veerringen is een van de meest kosteneffectieve en algemeen beproefde methoden om de klemkracht onder dynamische belasting te behouden. In dit artikel wordt besproken hoe de combinatie werkt, welke typen geschikt zijn voor welke toepassingen, hoe materialen kunnen worden afgestemd op de omgeving en welke oppervlaktebehandelingen de levensduur in het veld verlengen.

Hoe moeren en veerringen samenwerken

Alleen al een moer, op een bout geschroefd en volgens specificatie aangedraaid, creëert een klemkracht die de verbinding bij elkaar houdt. Het probleem is dat trillingen microbewegingen tussen de bijpassende draden veroorzaken. Na verloop van tijd verminderen deze kleine zijwaartse bewegingen de voorspanning en trekt de moer zich terug – vaak zonder enig zichtbaar teken totdat de verbinding bezwijkt.

Tussen de moer en het lageroppervlak zit een veerring. Terwijl de moer wordt vastgedraaid, wordt de ring samengedrukt. Wanneer trillingen proberen de moer los te maken, weerstaat de opgeslagen elastische energie van de ring de achterwaartse rotatie door terug te duwen tegen de onderkant van de moer. Het resultaat is een gehandhaafde voorspanning die een moer alleen niet kan volhouden in dynamische omstandigheden.

Dit is geen redundante koppeling. De moer zorgt voor klemkracht en belastingoverdracht; de veerring zorgt voor het retentiemechanisme voor de voorspanning. Samen voldoen ze aan beide eisen van een betrouwbare mechanische verbinding: initiële klemkracht en aanhoudende anti-loslatingsprestaties . Voor inkoopteams die complete bevestigingsassemblages inkopen en beide componenten selecteren bij één enkele leverancier die deze interactie begrijpt, zoals het beoordelen van een volledige assortiment moeren en ringen van een gespecialiseerde fabrikant van bevestigingsmiddelen — vereenvoudigt de specificatie en zorgt voor dimensionale compatibiliteit.

Soorten moeren die worden gebruikt in trillingsgevoelige montages

Niet alle moeren zijn even trillingsbestendig, en de juiste keuze hangt af van de belasting, de montagefrequentie en de ernst van de trillingsomgeving.

• Zeskantmoeren (standaard en zware zeskant): Het meest voorkomende type, gebruikt in algemene industriële, constructie- en mechanische toepassingen. Zware zeskantmoeren hebben een breder draagvlak en een grotere schroefdraadaangrijping, waardoor ze de voorkeur verdienen voor structurele verbindingen met hoge belasting. Ze zijn de standaardkoppeling voor veerringen in de meeste montagespecificaties.

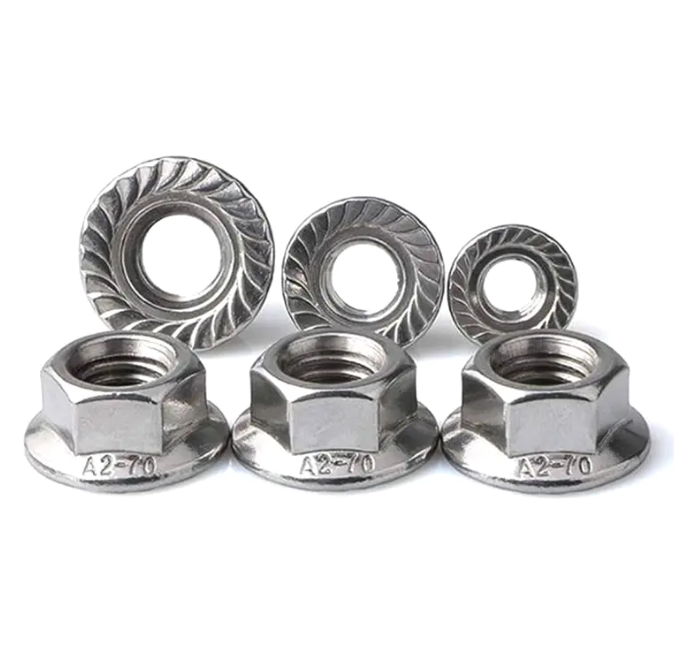

• Flensmoeren: Voorzien van een geïntegreerd breed draagoppervlak dat de klemkracht over een groter gebied verdeelt. Handig als het basismateriaal zacht is of als het nauwkeurig positioneren van de veerring moeilijk is tijdens de montage.
• Nylon borgmoeren: Bevat een nylon inzetstuk dat vervormt tegen de schroefdraad van de bout, waardoor op wrijving gebaseerde vergrendeling ontstaat. Geschikt voor lichtere trillingsbelastingen en samenstellingen die niet vaak gedemonteerd worden. In tegenstelling tot veerringen verslechtert het vergrendelingsmechanisme bij herhaald gebruik.
• Vleugelmoeren: Ontworpen voor handvastdraaien in toepassingen waarbij frequente verwijdering vereist is. Wordt doorgaans niet gebruikt met veerringen in scenario's met veel trillingen, maar gebruikelijk bij onderhoudsassemblages met lage belasting.

Voor de meeste trillingskritische toepassingen – motoren, pompen, subframes van voertuigen, HVAC-apparatuur – is de klasse 8 of klasse 10 zeshoekige moer gecombineerd met een standaard of heavy-duty veerring blijft de standaard in de industrie. Moeren van klasse 4 zijn gereserveerd voor lichte, trillingsarme toepassingen waarbij de kosten de belangrijkste drijfveer zijn.

Soorten veerringen en wanneer u ze moet gebruiken

Veerringen zijn geen enkel product. De drie hoofdtypen hebben verschillende mechanische eigenschappen die ze geschikt maken voor verschillende beladingsomstandigheden.

• Standaard (gedeelde) veerringen: Het meest gebruikte type. Een spiraalvormige spleet in de ring creëert twee scherpe uiteinden die in de moer en het lageroppervlak bijten, waardoor naast de elastische voorspanning ook wrijvingsweerstand wordt toegevoegd. Effectief in algemene machines, elektrische behuizingen en niet-aandrijflijntoepassingen in de automobielsector. Verkrijgbaar in de maten M3 tot en met M48 onder GB/T 94.1 en gelijkwaardige DIN 127-specificaties.
• Zware veerringen: Dikkere doorsnede en hogere veerconstante dan standaard ringen. Gebruikt waar de voorspanning van de bout hoog is en de trillingsomgeving hevig is: compressoren, zware industriële machines en structurele staalverbindingen die onderhevig zijn aan dynamische belastingen. Ze behouden de voorspanning onder omstandigheden waarin een standaard sluitring plat zou worden en zijn effectiviteit zou verliezen.
• Gegolfde (golf)veerringen: Meerdere golfvormige golvingen verdeeld over de omtrek van de ring. Ze zorgen voor een soepelere, meer uniforme verdeling van de belasting dan gespleten ringen en hebben de voorkeur in precisie-instrumenten, elektronica en lichte mechanische assemblages waar de bijtsporen achtergelaten door gespleten ringen onaanvaardbaar zijn op het lageroppervlak.

Koolstofstaal versus roestvrij staal: het juiste materiaal kiezen

De materiaalkeuze voor moeren en veerringen wordt bepaald door drie factoren: vereiste sterkte, blootstelling aan het milieu en de kosten.

Koolstofstaal is de standaardinstelling voor algemene industriële en bouwtoepassingen. Het biedt hoge treksterkte tegen lage kosten en is verkrijgbaar in het volledige bereik van kwaliteiten (4, 8, 10). De beperking is de gevoeligheid voor corrosie; zonder oppervlaktebehandeling zullen koolstofstalen bevestigingsmiddelen roesten in vochtige omgevingen of buitenomgevingen. Voor machines binnenshuis, gesloten behuizingen en droge omgevingen is koolstofstaal met een gegalvaniseerde of gefosfateerde afwerking de praktische en economische keuze.

Roestvrij staal 304 is de standaard corrosiebestendige kwaliteit, geschikt voor voedselverwerkingsapparatuur, architecturale toepassingen, kustconstructies en algemene natte omgevingen. Het biedt een goede corrosieweerstand onder de meeste atmosferische omstandigheden en is niet-magnetisch, wat van belang is bij bepaalde elektrische toepassingen. De wisselwerking is een lagere hardheid vergeleken met warmtebehandeld koolstofstaal; roestvrijstalen veerringen zijn over het algemeen geschikt voor lichtere tot middelmatige belastingen.

Roestvrij staal 316 voegt molybdeen toe aan de legering, waardoor de weerstand tegen door chloride geïnduceerde corrosie (zout water, blootstelling aan chemicaliën) aanzienlijk wordt verbeterd. Het is gespecificeerd voor maritieme hardware, offshore-apparatuur, chemische verwerkingsfabrieken en kustinfrastructuur waar de 304 uiteindelijk zou falen. De kostenpremie ten opzichte van 304 bedraagt ​​grofweg 20-30%, volledig gerechtvaardigd door het milieu.

Een veelgemaakte fout is het specificeren van roestvrijstalen moeren met koolstofstalen veerringen, of omgekeerd, zonder rekening te houden met de galvanische compatibiliteit. In natte omgevingen zullen ongelijksoortige metalen die met elkaar in contact komen de corrosie van het minder edele materiaal versnellen. Zorg ervoor dat de materialen over de gehele bevestigingsconstructie op elkaar aansluiten.

Oppervlaktebehandelingen: de afwerking afstemmen op de omgeving

Voor koolstofstalen bevestigingsmiddelen is oppervlaktebehandeling niet optioneel; deze bepaalt de levensduur. De drie meest voorkomende behandelingen passen elk bij een ander blootstellingsniveau.

• Zinkverzinken (gegalvaniseerd of thermisch verzinken): De standaardbehandeling voor binnen en licht buitengebruik. Gegalvaniseerd zink biedt matige bescherming tegen lage kosten en is geschikt voor de meeste algemene industriële en bouwtoepassingen in niet-agressieve omgevingen. Thermisch verzinken biedt een dikkere coating met een betere duurzaamheid buitenshuis, maar kan de draadtolerantie op kleinere bevestigingsmiddelen beïnvloeden.
• Dacromet-coating: Een zink-aluminium schilfercoating op waterbasis, aangebracht bij lage temperatuur. Het presteert vijf tot tien beter dan gegalvaniseerd zink wat betreft de weerstand tegen zoutsproeien, waardoor het de gespecificeerde behandeling is voor onderdelen van de autobodem, brugbeslag en structurele bevestigingsmiddelen voor buitenshuis. Dacromet is ook vrij van het risico op waterstofverbrossing, wat van belang is voor bouten en moeren met hoge sterkte (klasse 10).
• Zwart worden (zwart oxide): Een conversiecoating die op zichzelf minimale corrosiebescherming biedt, maar de reflectiviteit vermindert en doorgaans wordt gebruikt in combinatie met olie of was. Gebruikelijk in optische apparatuur, precisiemachines en toepassingen waarbij uiterlijk en milde roestbestendigheid beide vereist zijn. Niet geschikt voor buiten- of natte omgevingen zonder extra beschermende coating.

Voor buitentoepassingen en omgevingen met een hoge luchtvochtigheid, blootstelling aan chemicaliën of zoute lucht is de selectiehiërarchie duidelijk: roestvrij staal als eerste keuze, met Dacromet gecoat koolstofstaal als het kosteneffectieve alternatief, en standaard verzinken alleen daar waar de blootstelling echt licht is. Het specificeren van de verkeerde behandeling is een van de meest voorkomende oorzaken van vroegtijdig falen van bevestigingsmiddelen bij veldinstallaties.

Toepassingsscenario's: waar deze combinatie het beste presteert

De combinatie van moeren en veerringen bestrijkt een breed scala aan industrieën, maar de waarde ervan is het meest uitgesproken in drie toepassingscategorieën.

Motoren en roterende machines: Elektromotoren, pompen en ventilatoren genereren aanhoudende trillingen op consistente frequenties. Bevestigingsmiddelen die motorsteunen, klemmenkasten en lagerhuizen bevestigen, staan ​​onder constante cyclische belasting. Standaard veerringen met zeshoekige moeren van klasse 8 zijn de montagespecificaties in de richtlijnen van de meeste motorfabrikanten, juist omdat deze combinatie tientallen jaren aan in de praktijk bewezen prestaties levert onder deze omstandigheden.

Voertuigen en transportmiddelen: Chassisverbindingen, bevestigingspunten voor de ophanging, uitlaatbeugels en carrosseriepaneelbevestigingen werken allemaal in omgevingen met veel trillingen, met wisselende temperaturen en door het wegdek veroorzaakte schokken. OEM's uit de automobielsector en eerstelijnsleveranciers specificeren veerringen uitgebreid in boutverbindingen zonder koppel-opbrengst. Voor inkoopmanagers die bevestigingsmiddelen inkopen voor voertuigassemblage of aftermarket-toepassingen, is het even belangrijk als de materiaalkeuze om ervoor te zorgen dat de veerringen qua afmetingen overeenkomen met de moerkwaliteit en de boutmaat.

Industriële constructie en constructiestaal: Geboute staalverbindingen in industriële gebouwen, platforms en uitrustingssteunen profiteren van robuuste veerringen wanneer de constructie onderhevig is aan operationele trillingen van aangrenzende machines, windbelasting of seismische activiteit. Bij deze toepassingen zeer sterke structurele bouten gecombineerd met correct gespecificeerde moeren en ringen vormen het complete verbindingssamenstel waar constructeurs voor ontwerpen.

Inkoop en specificatie: wat u moet controleren voordat u bestelt

Moeren en veerringen zijn catalogusartikelen, maar catalogusartikelen variëren aanzienlijk in werkelijke kwaliteit. Wanneer u specificeert voor productie- of onderhoudsinkoop, controleer dan het volgende voordat u volumebestellingen plaatst.

Bevestig eerst het materiaalcertificaat. Moeren van koolstofstaal graad 8 en moeren van roestvrij staal 304 zien er identiek uit op een plank; het certificaat bevestigt de feitelijke materiaalsamenstelling en mechanische eigenschappen. Gerenommeerde fabrikanten leveren standaard materiaaltestrapporten. Controleer ten tweede of de afmetingen voldoen aan de relevante norm: DIN 934 voor zeskantmoeren, DIN 127 voor gedeelde veerringen, of de gelijkwaardige ISO/ANSI-specificatie voor uw toepassing. Ten derde: vraag voor onderdelen met een oppervlaktebehandeling de resultaten van de zoutsproeitest aan. Een met Dacromet gecoate sluiting die beweert 480 uur bestand te zijn tegen zoutsproeien zou over de testgegevens moeten beschikken om dit te bewijzen.

Voor OEM-toepassingen die aangepaste afmetingen, specifieke kwaliteitcombinaties of eigen oppervlaktebehandelingen vereisen, werkt u samen met een fabrikant die dit aanbiedt OEM- en ODM-aanpassingsdiensten voor bevestigingsmiddelen zorgt ervoor dat zonder compromissen aan de montagespecificatie kan worden voldaan. Standaardcatalogusproducten dekken het merendeel van de toepassingen; in de randgevallen wordt maatwerk de beslissende factor bij de selectie van leveranciers.
