Bevestigingsmiddelen dienen als de belangrijkste verbindingscomponenten in machines, uitrusting en bouwprojecten. Oppervlaktebehandeling vertegenwoordigt het belangrijkste productieproces dat rechtstreeks de corrosieweerstand, mechanische sterkte en operationele levensduur bepaalt. De primaire doelstellingen van de oppervlaktebehandeling van bouten zijn onder meer het voorkomen van corrosie en roest, het verbeteren van het esthetische uiterlijk voor montage- en identificatiedoeleinden, het verbeteren van de functionele prestaties door wrijvingsvermindering en eenvoudigere installatie, en het voldoen aan strenge industrienormen voor auto-, elektronica-, buiten- en chemische toepassingen.
Het selecteren van de juiste oppervlaktebehandeling vereist een zorgvuldige evaluatie van omgevingsomstandigheden, kostenbeperkingen en prestatie-eisen. Verschillende behandelingen vertonen aanzienlijke variaties in de corrosiebeschermingsmogelijkheden, waardoor het selectieproces van cruciaal belang is voor de betrouwbaarheid en veiligheid op de lange termijn.

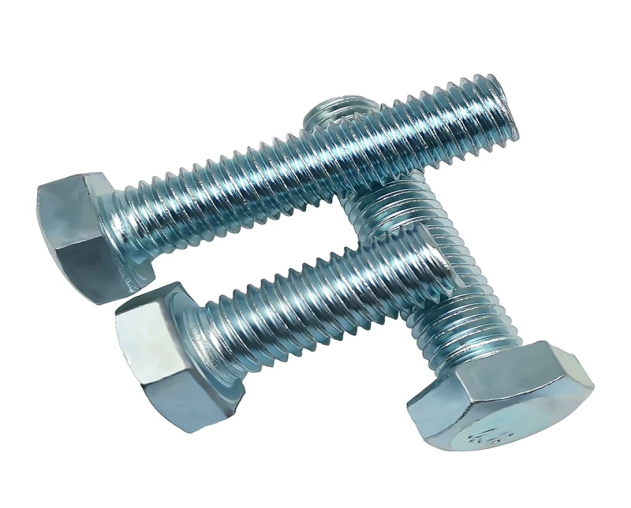

Galvaniseren is de meest toegepaste oppervlaktebehandelingsmethode voor commerciële bevestigingsmiddelen vanwege de lage kosten en volwassen productieprocessen. Deze techniek brengt via elektrolyse een uniforme zinklaag aan, waardoor een dichte, goed hechtende beschermlaag ontstaat.
Galvaniseren voldoet aan GB/T 5267.1-2023 (equivalent aan ISO 4042) "Bevestigingsmiddelen - Gegalvaniseerde coatings", die zink-, zink-nikkel-, zink-ijzer- en cadmiumbekleding omvat. De norm specificeert vereisten voor de laagdikte van 5–12 μm (standaardkwaliteit 5–8 μm; corrosiebestendigheid 8–12 μm) en zoutsproeibestendigheid van 24–96 uur zonder witte of rode roest.
Galvaniseren biedt meerdere kleuropties, waaronder wit zink, blauwwit zink, gekleurd zink en zwart zink. Deze afwerkingen zijn geschikt voor binnenomgevingen zoals huishoudelijke apparaten, meubels en algemene machines waar de blootstelling aan corrosie minimaal blijft. Ingenieurs moeten echter de risico's van waterstofverbrossing voor bouten van klasse 8.8 en hogere sterkte aanpakken door middel van een verplichte dehydrogeneringsbehandeling om verbindingsfouten te voorkomen.

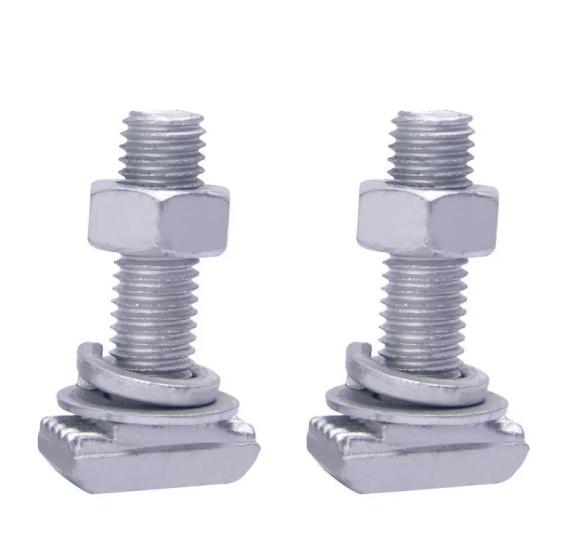

Thermisch verzinken levert uitzonderlijke corrosieweerstand door onderdompeling in gesmolten zink bij ongeveer 450°C, waardoor dikke coatings van zink-ijzerlegeringen worden gevormd. Deze methode levert coatingdiktes op van gemiddeld 50 μm of meer, met lokale minima van 40 μm, waardoor tientallen jaren bescherming wordt geboden onder zware omstandigheden.
Thermisch verzinkte bevestigingsmiddelen voldoen aan de normen GB/T 5267.3-2008 (identiek aan ISO 10684) en GB/T 13912-2020. Deze specificaties hebben betrekking op bevestigingsmiddelen variërend van M8 tot M64 met sterkteklassen tot 8,8, waardoor een zoutsproeibestendigheid van 100–500 uur wordt bereikt. Met name bevestigingsmiddelen van klasse 10.9 vereisen een dehydrogenatiebehandeling van minimaal 4 uur om waterstofverbrossing te voorkomen.
De dikke coating en metallurgische binding maken thermisch verzinken ideaal voor krachtoverbrengingsmasten, bruggen, staalconstructies en fotovoltaïsche montagesystemen. Deze toepassingen vereisen langdurige weerstand tegen blootstelling aan regen, zand en zoutnevel in kust- en industriële omgevingen. Ingenieurs moeten rekening houden met maatveranderingen die de schroefdraadpassing beïnvloeden, waarbij vaak naverzinking van de schroefdraad of overmaatse moeren nodig zijn.
De Dacromet-coating vertegenwoordigt een revolutionaire technologie op waterbasis, waarbij gebruik wordt gemaakt van zink- en aluminiumvlokken zonder elektrolyse, waardoor de risico's van waterstofverbrossing volledig worden geëlimineerd. Deze eigenschap maakt het de voorkeurskeuze voor zeer sterke bevestigingsmiddelen in automobiel-, hogesnelheidsspoor- en maritieme toepassingen.
Ondanks coatingdiktes van slechts 4–10 μm bereikt Dacromet een zoutsproeiweerstand van 500–1200 uur, wat traditioneel galvaniseren ruim twintig maal overtreft. De coating is bestand tegen temperaturen tot 300 °C, terwijl de prestaties stabiel blijven, en vertoont een uitstekende consistentie tussen koppel en voorbelasting, essentieel voor kritische verbindingen. Het zilvergrijze matte uiterlijk zorgt voor een uniforme dekking, zelfs in complexe geometrieën en diepe uitsparingen.
Dacromet-coatings voldoen aan GB/T 18684-2022 "Zinkchroomcoatings - Technische specificaties." Terwijl eerdere formuleringen zeswaardig chroom bevatten, pakken moderne chroomvrije varianten de milieuproblemen aan, terwijl ze superieure prestaties behouden. De technologie wordt wijdverspreid toegepast in militaire uitrusting, offshore-windturbine-installaties en onderdelen van autochassis waarbij het voorkomen van storingen voorop blijft staan.
Fosfateren creëert kristallijne fosfaatconversiecoatings door chemische en elektrochemische reacties, waardoor grijze tot zwarte oppervlakteafwerkingen ontstaan. Deze behandeling dient vooral als voorbehandeling voor daaropvolgende coatings of als wrijvingsverminderende laag bij montagewerkzaamheden.
Fosfateren levert uitzonderlijke smeereigenschappen met de meest stabiele wrijvingscoëfficiënt van alle coatings, waardoor het ideaal is voor installatievereisten met een hoog koppel. Zinkfosfateren blinkt uit in slijtvastheid voor het verbinden van componenten, terwijl mangaanfosfateren superieure corrosieweerstand biedt en bestand is tegen bedrijfstemperaturen tussen 107–204 °C.
De stand-alone corrosieweerstand blijft beperkt: doorgaans 10–20 uur bij zoutsproeitests zonder olie, oplopend tot 72–96 uur met hoogwaardige roestbeschermingsolie. Bijgevolg is fosfateren geschikt voor machines binnenshuis, de binnenkant van de motor en bouten waar een sterke corrosieweerstand buitenshuis onnodig blijft.

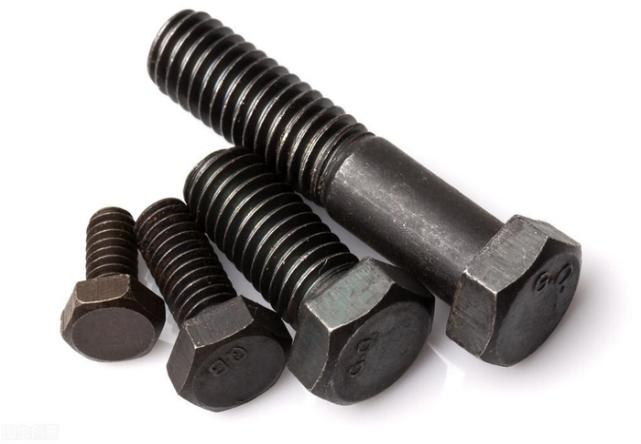

Behandeling met zwart oxide, ook wel blauwen genoemd, vormt door chemische oxidatie een dichte magnetietlaag (Fe₃O₄), waardoor uniforme zwarte oppervlakken ontstaan met minimale maatverandering. Dit kosteneffectieve proces biedt een decoratieve aantrekkingskracht en wordt veelvuldig gebruikt in precisie-instrumenten, wapenproductie en optische apparaten.
De dunne oxidefilm biedt een beperkte corrosieweerstand en bereikt slechts 3 tot 5 uur in neutrale zoutsproeitests zodra de beschermende olie is afgebroken. De consistentie van de koppelspanning blijkt slecht, tenzij tijdens de montage vet wordt aangebracht. Deze kenmerken beperken zwarte oxide bevestigingsmiddelen tot binnenomgevingen, gesloten machines en niet-kritieke toepassingen waarbij uiterlijk belangrijker is dan corrosiebescherming.
Vernikkelen produceert een heldere zilveren afwerking die corrosiebestendigheid combineert met elektrische geleidbaarheid, waardoor het geschikt is voor elektronica, batterijterminals en decoratieve bevestigingsmiddelen. De nikkellaag vormt een dunne passivatiefilm die stabiliteit biedt tegen blootstelling aan atmosferische, alkalische en bepaalde zuren.
Verchromen zorgt voor een spiegelachtige esthetiek met uitstekende hardheid en hittebestendigheid tot 650°C. De kosten die vergelijkbaar zijn met die van roestvrij staal beperken echter de industriële acceptatie. Verchroomde bevestigingsmiddelen vereisen doorgaans een onderlaag van koper en nikkel voor hechting en bescherming tegen corrosie, en delen de gevoeligheid voor waterstofbrosheid bij galvaniseren.
Roestvrijstalen bevestigingsmiddelen zijn afhankelijk van materiaal-inherente corrosieweerstand in plaats van aangebrachte coatings. Passiveringsbehandeling verbetert deze natuurlijke bescherming door oppervlakteverontreinigingen en oxidelagen te verwijderen door onderdompeling in salpeter- of citroenzuur, waardoor de helderheid van het oppervlak wordt verbeterd en de levensduur in agressieve omgevingen wordt verlengd.
Deze behandeling is geschikt voor voedselverwerking, medische apparatuur, elektronica en hoogwaardige kustinstallaties waar directe blootstelling aan zuren, logen en vocht optreedt. Het metaalzilveren uiterlijk vereist geen extra coating en zorgt voor een onderhoudsvrije werking.
Zoutsproeitesten volgens GB/T 10125 (neutrale zoutsproeitest) dienen als de primaire methode voor het evalueren van de corrosieweerstand van bevestigingsmiddelen. De testduur en acceptatiecriteria variëren aanzienlijk per behandelingstype en toepassingsvereisten.
| Oppervlaktebehandeling | Laagdikte | Bestand tegen zoutsproei | Primaire toepassingen |
| Galvaniseren | 5–12 μm | 24–96 uur | Binnen, droge omgevingen |
| Thermisch verzinken | ≥50 μm gemiddeld | 100–500 uur | Buiten, maritiem, infrastructuur |
| Dacromet | 4–10 μm | 500–1200 uur | Automobiel, hoge sterkte, marine |
| Fosfateren | Variabel | 10–96 uur (met olie) | Motorinterne onderdelen, voorbehandeling |
| Black Oxide | <1 μm | 3–5 uur | Binnen, decoratief, verzegeld |
| Vernikkelen | Variabel | Matig | Elektronica, decoratief |
| Roestvrij staal | N.v.t | Uitstekend | Voedsel, medisch, chemisch |
Het juiste kiezen bout Oppervlaktebehandeling vereist een systematische evaluatie van de blootstelling aan het milieu, de mechanische vereisten, de naleving van de regelgeving en overwegingen met betrekking tot de levenscycluskosten. Ingenieurs moeten prioriteit geven aan de volgende selectiecriteria:
Een juiste selectie van oppervlaktebehandelingen vermindert het risico op storingen aanzienlijk, verlengt de onderhoudsintervallen en zorgt voor verbindingsveiligheid in diverse industriële toepassingen. Door de behandelingskenmerken af te stemmen op specifieke omgevings- en mechanische eisen kunnen inkoopprofessionals en ingenieurs zowel de prestaties als de kostenefficiëntie optimaliseren.
Contactgegevens
Adres
