Volledig draadstangen: industriële toepassingen, kwaliteiten en selectiegids

Loop door een grote bouwplaats, industriële fabriek of elektrische installatie en je zult er draadstangen doorheen zien lopen - die plafondroosters op hun plaats houden, de basis van apparatuur verankeren, kabelgoten ondersteunen en constructiestaal aan elkaar binden. Van de verschillende beschikbare typen, volledig draadstangen vallen op als de meest veelzijdige : doorlopend van het ene uiteinde naar het andere uiteinde geschroefd, ze kunnen ter plaatse op elke gewenste lengte worden gesneden, op elk punt van de lengte worden geplaatst en na installatie worden aangepast. Voor ingenieurs en inkoopteams die bevestigingsmiddelen voor meerdere toepassingen inkopen, is die flexibiliteit een aanzienlijk operationeel voordeel. In deze gids wordt beschreven wat volledig draadstangen zijn, waar ze worden gebruikt, hoe u de juiste kwaliteit selecteert en waar u op moet letten tijdens de installatie.

Wat maakt volledig draadstangen anders dan andere bevestigingsmiddelen

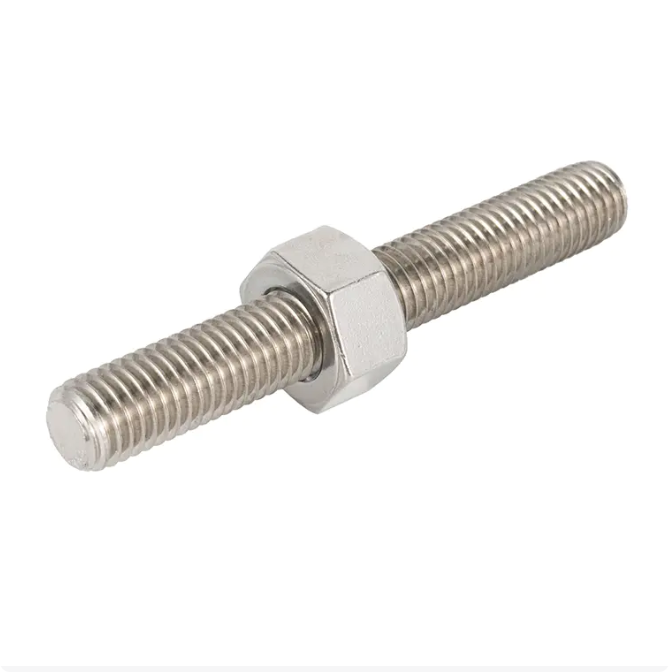

Het bepalende kenmerk van een volledig van schroefdraad voorziene staaf is de continue schroefdraad over de gehele lengte - geen gladde schacht, geen middengedeelte zonder schroefdraad. Dit enkele ontwerpkenmerk creëert mogelijkheden waar bevestigingsmiddelen met gedeeltelijke schroefdraad niet aan kunnen tippen.

Vergelijk de belangrijkste typen naast elkaar:

Omdat een volledig van schroefdraad voorziene staaf geen kop heeft en geen vaste lengte-afhankelijkheid heeft, is deze bij uitstek geschikt voor toepassingen met grote overspanningen – plafondophangingen, bovengrondse pijpsteunen, structurele trekstangen – waarbij het verbindingspunt varieert en ter plaatse snijden de standaardpraktijk is. Een moer kan overal langs de stang worden geplaatst, en twee stangen kunnen met een koppelmoer aan elkaar worden gekoppeld, waardoor het bereik wordt vergroot zonder specialistische fabricage.

Ontdek onze assortiment volledig draadstangen voor standaard- en aangepaste afmetingen voor koolstofstaal, gelegeerd staal en roestvrij staal.

Belangrijke industriële toepassingen van volledig draadstangen

Er zijn maar weinig bevestigingsmiddelen die in zoveel verschillende industrieën voorkomen als de volledig van schroefdraad voorziene staaf. De combinatie van verstelbaarheid, treksterkte en beschikbaarheid in corrosiebestendige materialen maakt het de standaardkeuze voor bevestigingswerkzaamheden met een groot bereik in de volgende sectoren.

Constructie — Staalconstructie, plafondbalken en vooraf ingebedde bevestiging

In de structurele constructie worden volledig draadstangen gebruikt om stalen framecomponenten aan elkaar te binden, in beton ingebedde ankersystemen te verbinden met bovengrondse constructies en plafondroostersystemen op te hangen aan bovengrondse platen. Doordat ze ter plaatse op precieze lengtes kunnen worden afgesneden, zijn er op maat gemaakte bevestigingsmiddelen voor elk verbindingspunt niet meer nodig. Vooraf ingebedde staven die tijdens het storten in beton worden gegoten, creëren ankerpunten voor daaropvolgende structurele verbindingen - een techniek die veel wordt gebruikt in kolombases, funderingen van apparatuur en ondersteuningssystemen voor vliesgevels. Voor structurele staalverbindingen, stalen structuur bouten met hoge sterkte aanvulling op draadstangen waarbij een hogere klemkracht in compacte boutpatronen vereist is.

Machines – assemblage van apparatuur en frameverbindingen

Bij de productie van machines en de assemblage van industriële apparatuur dienen stangen met volledige schroefdraad als frameverbindingsbouten, malpositioneringselementen en verstelbare spindels waarbij een schuifmoer over de lengte van de stang moet bewegen. Dankzij de doorlopende schroefdraad kan de positie van verbonden componenten na montage worden aangepast – een mogelijkheid die bouten met een vaste lengte niet kunnen bieden. Dit maakt ze tot standaardcomponenten in machineframes, testopstellingen en modulaire assemblagesystemen waarbij dimensionale fijnafstemming deel uitmaakt van het installatieproces.

Energiesector: kabelgoten, kabelsteunen en transformatorbevestigingen

Elektrische installaties zijn sterk afhankelijk van draadstangen voor het ophangen van kabelgoten aan structurele plafonds en wanden, het ondersteunen van leidingtrajecten en het bevestigen van transformator- en schakelapparatuur aan montageframes. De stangen worden doorgaans gecombineerd met kanaalmoeren en veermoeren voor herpositionering zonder gereedschap langs stutkanaalsystemen – de standaard ophangmethode bij commerciële en industriële elektrische werkzaamheden. Installatiesnelheid en positionele flexibiliteit maken volledig draadstangen tot de voorkeursbevestiging voor deze systemen.

Petrochemie en pijpleidingtechniek - Langeafstandsverbindingen en corrosiebestendige bevestiging

In petrochemische fabrieken en pijpleidinginfrastructuur worden draadstangen gebruikt om pijpleidingen over lange horizontale trajecten te ondersteunen, kleppen en instrumentatie aan pijprekken te bevestigen en tanks en drukvaten aan structurele steunen te bevestigen. De veeleisende omgevingen van raffinaderijen en chemische verwerkingsfabrieken – hoge temperaturen, blootstelling aan chemicaliën, verhoogde luchtvochtigheid – vereisen materialen met een specifieke kwaliteit in plaats van standaard koolstofstaal. Dit is waar gelegeerde staalsoorten en roestvrijstalen varianten essentieel worden, zoals beschreven in het materiaalgedeelte hieronder.

Decoratietechniek - Ophanging binnenshuis, verlichting en aanpassing van vliesgevels

Bij architectonische en interieurinrichtingswerkzaamheden vormen volledig draadstangen het verstelbare ophangsysteem voor hangende verlichtingsarmaturen, decoratieve plafondelementen en aanpassing van vliesgevelbeugels. De mogelijkheid om een ​​moer overal langs de lengte van de stang te plaatsen en deze op zijn plaats te vergrendelen, stelt aannemers in staat de installatiehoogte nauwkeurig af te stellen nadat de stang is bevestigd - een praktisch voordeel bij het werken met oneffen structurele plafonds of hellende oppervlakken.

Materiaalkwaliteiten en prestatie-eisen

Het selecteren van de juiste materiaalkwaliteit is de meest consequente specificatiebeslissing voor volledig draadstangen. De drie primaire categorieën hebben elk betrekking op een afzonderlijke reeks arbeidsomstandigheden.

Standaard koolstofstaal – toepassingen voor algemeen gebruik

Draadstangen van laag- en middelmatig koolstofstaal (die doorgaans voldoen aan ASTM A307 klasse A of gelijkwaardige DIN/ISO-normen) zijn de standaardkeuze voor structurele toepassingen binnenshuis, droge omgevingen en niet-kritische assemblages. Ze bieden de beste waarde per eenheid treksterkte en zijn eenvoudig te snijden, van schroefdraad te voorzien en te galvaniseren voor een matige corrosiebescherming. Voor standaardconstructies, machineframes en elektrische werkzaamheden binnenshuis in beschermde omgevingen is koolstofstaal doorgaans de geschikte specificatie.

Hoogwaardig gelegeerd staal – gebruik bij zware belasting en hoge temperaturen

Waar standaard koolstofstaal onvoldoende is – hogedrukpijpleidingsystemen, apparatuur voor energieopwekking, drukvatsamenstellen en structurele verbindingen die een verhoogde treksterkte vereisen – worden gelegeerde staalsoorten gespecificeerd. De meest gebruikte is ASTM A193 klasse B7, een chroom-molybdeen gelegeerd staal dat wordt geblust en getemperd om een ​​minimale vloeigrens van 105 ksi en een treksterkte van 125 ksi te bereiken. Het is geschikt voor gebruikstemperaturen tot 427°C (800°F), waardoor het de standaardspecificatie is voor olie en gas, energieopwekking en zware industriële bevestigingen. Onze ASTM A193 B7 draadstangen voor gebruik bij hoge temperaturen worden geproduceerd volgens volledige specificatie en de materiaaltestrapporten zijn per partij beschikbaar.

Voor lage temperatuur- en cryogene toepassingen – gebruikelijk in LNG-faciliteiten en infrastructuur voor koude opslag – biedt ASTM A320 klasse L7 de vereiste slagvastheid bij temperaturen onder het vriespunt die standaard B7-gelegeerd staal niet kan leveren. Zie onze ASTM A320 L7 draadstangen voor gebruik bij lage temperaturen voor specificaties en beschikbare maten.

Roestvrij staal - Corrosiebestendige en zeer schone omgevingen

In omgevingen waar koolstofstaal onaanvaardbaar snel corrodeert – kustbouw, chemische verwerking, voedsel- en farmaceutische faciliteiten, architectonisch werk in de open lucht – worden roestvrijstalen draadstangen gespecificeerd. Klasse 304 dekt de meeste binnen- en algemene buitentoepassingen. Kwaliteit 316, dat molybdeen bevat voor een betere weerstand tegen chloriden en blootstelling aan chemicaliën, is vereist in maritieme, petrochemische en zuurwasomgevingen. De wisselwerking is de kosten: roestvrije staven hebben een aanzienlijke prijspremie ten opzichte van koolstofstaal. Daarom is een correcte milieubeoordeling vóór specificatie belangrijk.

Hoe u de juiste volledig draadstang voor uw project selecteert

Vier specificatieafmetingen bepalen of een volledig draadstang correct zal presteren in een bepaalde toepassing.

1. Diameter en draadspoed

De draaddiameter en spoed moeten overeenkomen met de moeren en tapgaten in het geheel. Metrische staven volgen de ISO-normen (M6 tot en met M64 komen het meest voor bij industrieel werk); staven uit de inch-serie volgen UNC of UNF volgens ASME B1.1. Het combineren van metrische en inch-hardware is een veel voorkomende installatiefout die leidt tot draadstripping. Controleer de draadstandaard van alle bijpassende componenten voordat u bestelt.

2. Lengte en snijden ter plaatse

Staven met volledige schroefdraad worden doorgaans geleverd in standaardlengtes van 1 meter of 3 meter (of gelijkwaardige imperiale lengtes) en ter plaatse op maat gesneden met behulp van een ijzerzaag, haakse slijper of staafsnijder. Na het snijden moet het afgesneden uiteinde worden ontbraamd en, indien nodig, opnieuw worden nagefreesd met een draadherstelmatrijs om een ​​schone moeraangrijping te garanderen. Het bestellen van staven die dicht bij de vereiste lengte liggen, vermindert zowel materiaalverspilling als snijtijd.

3. Oppervlaktebehandeling

Voor koolstofstalen staven in buiten- of matig corrosieve omgevingen biedt verzinken (elektrogalvaniseerd) basisbescherming. Thermisch verzinken biedt een zwaardere coating en een aanzienlijk langere levensduur buiten. Voor omgevingen met ernstige corrosie is het specificeren van roestvrij staal betrouwbaarder dan vertrouwen op oppervlaktecoatings op koolstofstaal. Onze zware zeskantmoeren voor draadstangmontages zijn verkrijgbaar met bijpassende oppervlaktebehandelingen om galvanische compatibiliteit over de hele bevestigingsconstructie te garanderen.

4. Compatibiliteit van bijpassende hardware

Een volledig draadstang functioneert als onderdeel van een systeem. De bijbehorende moeren, ringen en koppelingen moeten qua schroefdraadstandaard, kwaliteit en oppervlaktebehandeling overeenkomen. Voor staaflegeringen met een hoge sterkte (B7) is de standaardkoppeling ASTM A194 zware zeskantmoeren van klasse 2H. Gebruik voor roestvrijstalen staven roestvrijstalen moeren van dezelfde kwaliteit om galvanische corrosie op het grensvlak te voorkomen. Het niet bij elkaar passen van de kwaliteit van moeren en stangen – vooral bij het gebruik van moeren met standaardsterkte op stangen met hoge sterkte – brengt spanning over op het zwakkere onderdeel en brengt de nominale capaciteit van de assemblage in gevaar.

Installatietips en veelvoorkomende fouten die u moet vermijden

Volledig draadstangen zijn eenvoudig te installeren, maar een handvol terugkerende fouten zijn verantwoordelijk voor de meeste veldfouten.

Snijden zonder ontbramen. Een afgesneden uiteinde met een braam of samengedrukte draad zal niet goed in een moer passen. Ontbraam de afgeknipte uiteinden altijd met een vijl of slijpmachine, en voer de draad opnieuw uit met een matrijs als de snede is gemaakt met een mes dat het draadprofiel heeft vervormd. Het forceren van een moer op een beschadigde schroefdraad veroorzaakt vreten en maakt daaropvolgende demontage moeilijk of onmogelijk.

Te weinig aandraaien bij ophangingstoepassingen. Draadstangen bij ophanging boven het hoofd – plafondroosters, kabelgoten, verlichting – vertrouwen op het juiste moerkoppel om de klemkracht tegen trillingen te behouden. Te weinig aangedraaide verbindingen gaan geleidelijk los, vooral in omgevingen met mechanische trillingen van HVAC-apparatuur of voetverkeer op verdiepingen erboven. Gebruik een momentsleutel of een gekalibreerde slagschroevendraaier en breng draadborgmiddel aan op plaatsen waar trillingen te verwachten zijn.

Het overslaan van anti-seize op roestvrijstalen assemblages. Roestvrijstalen schroefdraden zijn gevoelig voor vreten; de oxidelaag die roestvrij staal zijn corrosieweerstand geeft, verhoogt ook de wrijving tussen bijpassende roestvrijstalen schroefdraden onder koppel. Zodra het vreten begint, blokkeert de moer en moet de staaf worden afgesneden. Breng molybdeendisulfide of op PTFE gebaseerd anti-vastloopmiddel aan op de roestvrijstalen schroefdraden vóór montage, en draai langzaam met de hand vast voordat u torsie aanbrengt.

Gebruik van de verkeerde notensoort. Bij structurele en druktoepassingen met hoge belasting moet de moer een zodanige classificatie hebben dat hij bij de stang past. Een standaard zeskantmoer op een A193 B7-stang zal strippen voordat de stang meegeeft - de storingsmodus zit in de moer, niet in de stang, en de montage geeft geen waarschuwing voordat deze loslaat. Specificeer zware zeskantmoeren van de juiste ASTM A194 kwaliteit voor alle zeer sterke stangconstructies.

Negeren van thermische uitzetting bij gebruik bij hoge temperaturen. Bij energieopwekking en petrochemische toepassingen waarbij staven bij hoge temperaturen werken, moet het samenstel thermische uitzetting opvangen. Verbindingen met een vast uiteinde zonder enige uitzetting creëren buigspanning in de staaf naarmate het systeem warmer wordt. Raadpleeg de toepasselijke technische norm voor vereisten voor uitzettingsvoegen bij het specificeren van volledig draadstangen voor gebruik bij hoge temperaturen.
